局部6层框架结构教学楼全套施工大样图2018
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑地上层数：6层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
特种结构：水池
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.35kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：114张
-
设计年代：近代
该附件是
局部6层框架结构教学楼全套图纸2018
，
概述：是中学教学楼建设项目，分为2个结构单元。包含图纸类型：结构、建筑、电气、给排水、暖通。结构主体高度22.65米。
附件内含：结构设计总说明、基础布置图、柱平法施工图、梁平法施工图、板施工图、楼梯施工图、消防水池施工图、建筑设计总说明、室内装修做法表、墙身节点、门窗明细表、室内装修做法、各层建筑平面图、建筑立面图、建筑剖面图、门窗大样图、给排水及消防平面图、电力平面图、照明平面图、通风平面图、空调平面图...，dwg格式，共计图纸114张。

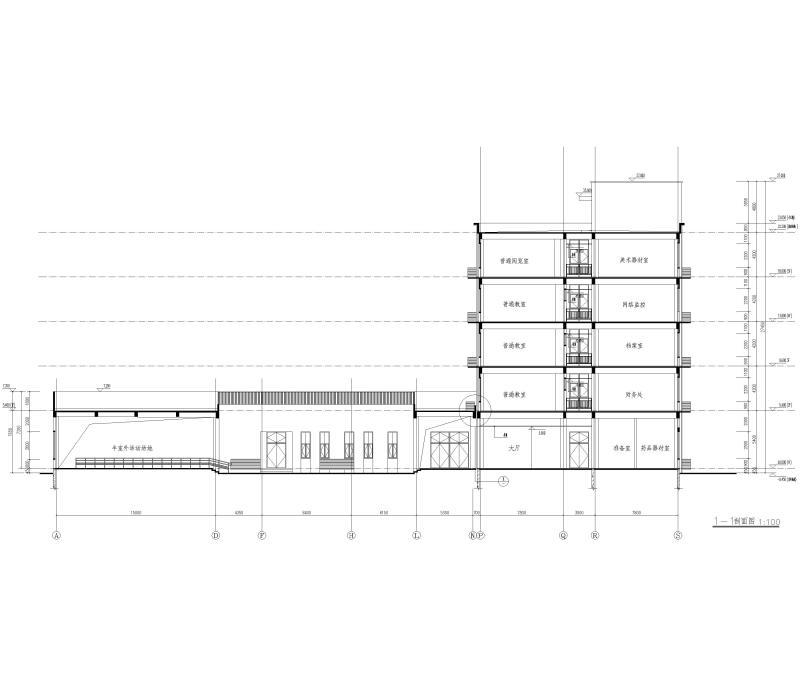

建筑剖面图

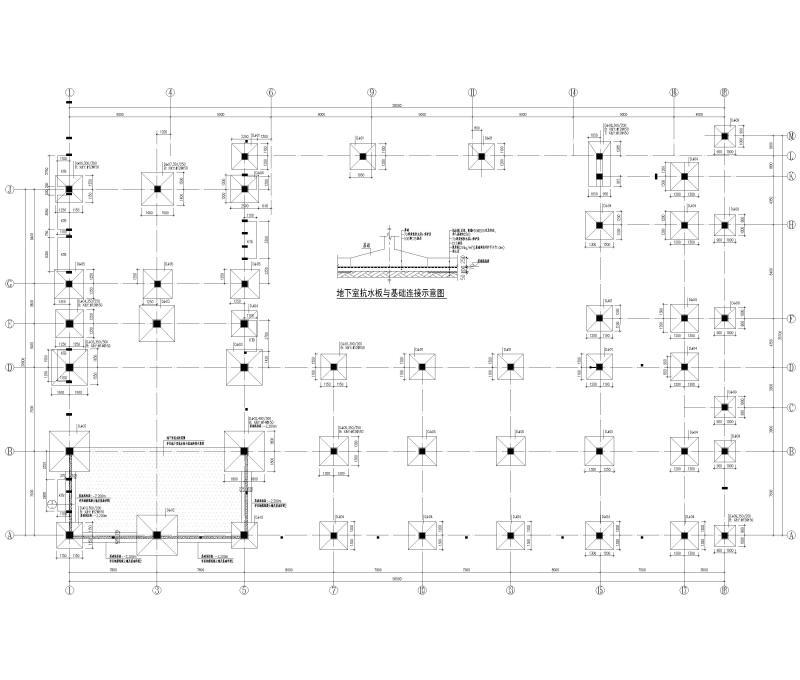

基础布置图

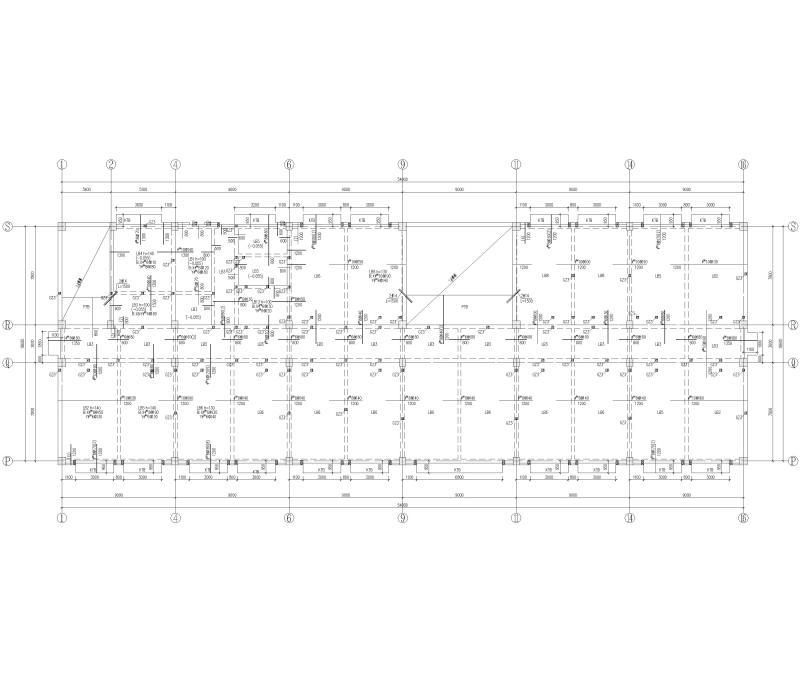

板施工图

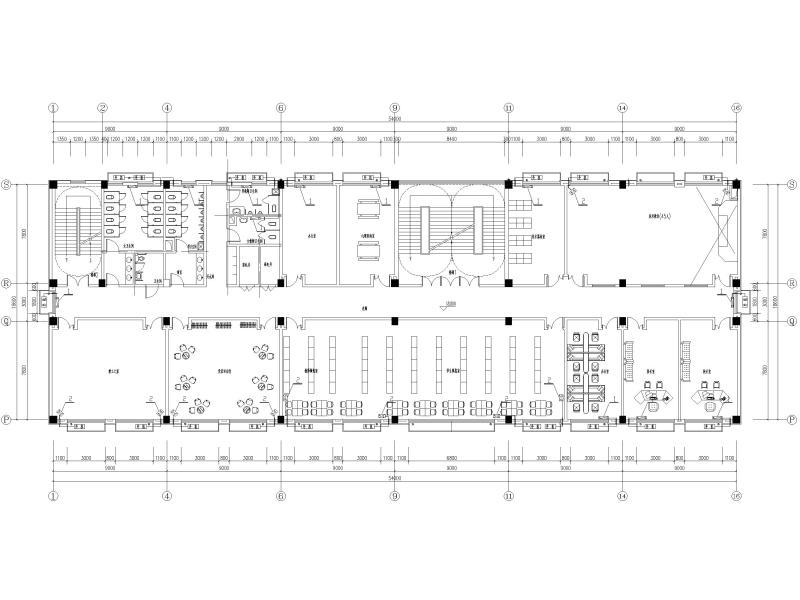

空调平面图

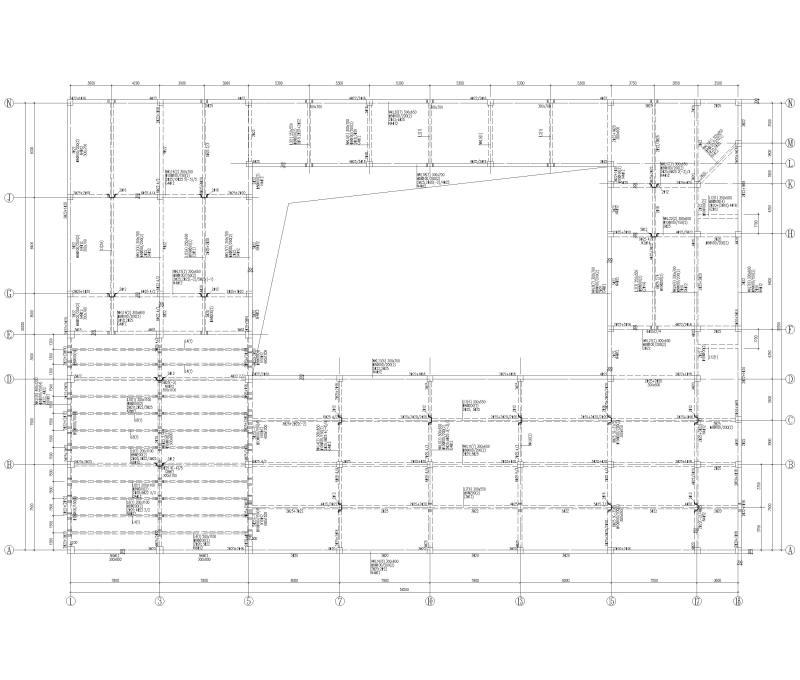

屋面梁施工图
照明平面图
东北角小门厅
楼梯平面图
墙身节点
钢筋混凝土墙及基础详图
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
框架结构教学楼 - 1 -
框架结构教学楼 - 2 -
框架结构教学楼 - 3 -
框架结构教学楼 - 4 -
框架结构教学楼 - 5 -
框架结构教学楼 - 6 -
框架结构教学楼 - 7
-
框架结构教学楼 - 8
-
框架结构教学楼 - 9
-
框架结构教学楼 - 10
以上是部分截图，请下载附件后查看完整高清内容
