5层大学学院大楼给排水施工图纸
- 设计说明：有
- 建筑类别：教育,文化
- 建筑高度类型：多层建筑
- 地上层数：5层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：40张
- 地下室用途：设备用房
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：10年
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：上海
附件详情
- 平面图

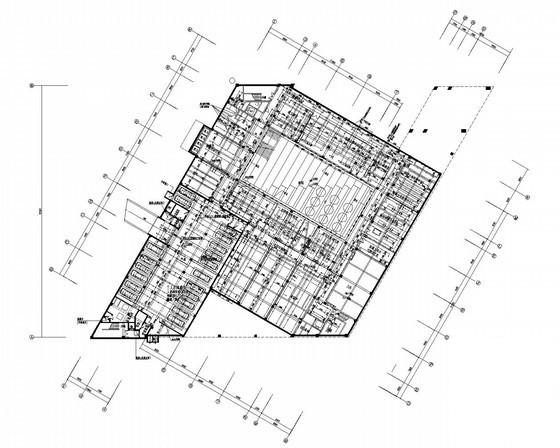

- 喷淋平面图
- 人防给排水系统图及说明
- 消火栓系统图
- 喷淋系统图
- 排水系统图
- 消火栓系统图
- 卫生间详图
附件详情
该资料为上海某大学学院大楼给排水施工图。该工程地上五层，地下一层，建筑高度不超过24米，属于多层公共建筑。
设计范围：生活给水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统、雨淋系统。
共40张图。

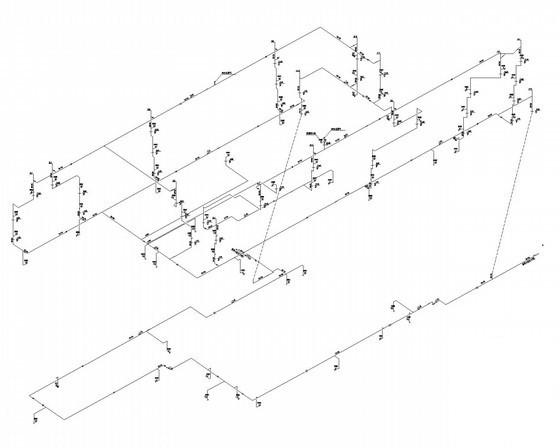

消火栓系统图.

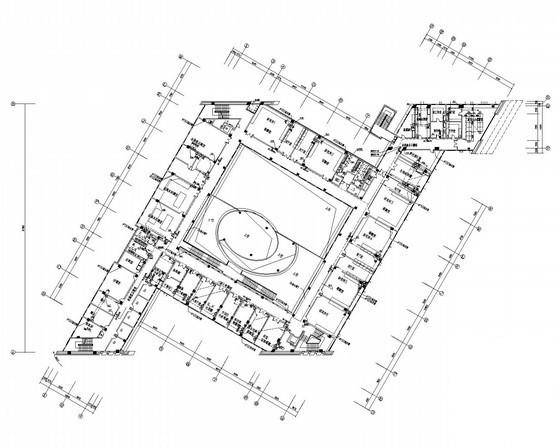

三层平面图

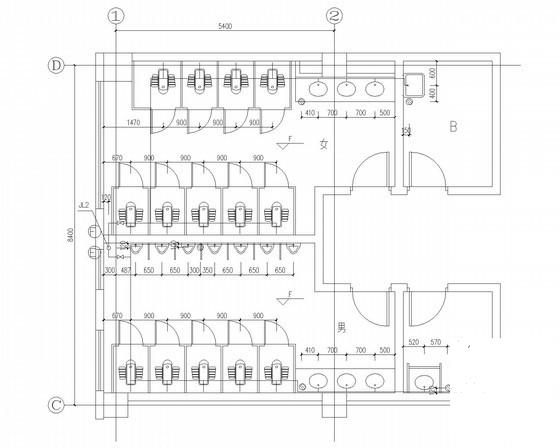

2#卫生间一层给水平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
给排水施工图纸 - 1 -
给排水施工图纸 - 2 -
给排水施工图纸 - 3 -
给排水施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-22
- 评论次数：0
- 浏览次数：0
- 文件大小：4.89 MB
- 收藏次数：0
-
文件名称：
附件-995859755879875509597.rar
