5层著名大学材料科学与工程学院大楼结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.20kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:50张
  • 设计年代:近代

附件详情

该项目是上海大学学院大楼项目,地上4~5层,地下1层,总建筑设计面积:18098平方米(地上:14792平方米 地下:3306平方米),钢筋砼框架结构(局部设钢骨混凝土结构及钢结构支撑),抗震设防烈度为7度,预应力混凝土管桩基础,基础设计等级为乙级。
该资料包含:结构设计施工总说明(一~三),防空地下室 结构设计说明 ,基础 平面布置图 ,框架柱,墙平面定位图,柱详图及地下室外墙配筋详图,人防结构详图,梁配筋平面图,结构平面图,坡道详图, 节点详图 ,楼梯图等共计50多张图。
分享投稿时间:近几年7月。

二层梁配筋平面图

三层结构平面图

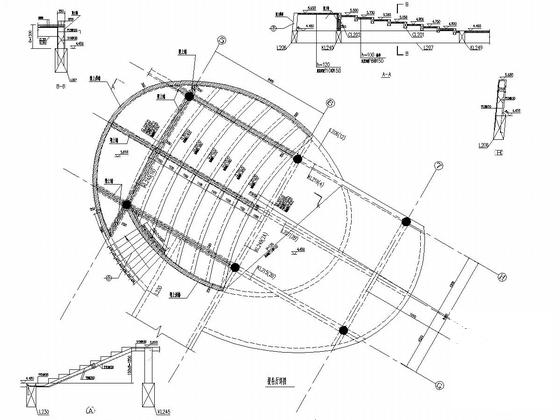

报告厅详图

人防结构详图

人防结构详图

坡道图

框架柱,墙平面定位图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 材料科学与工程 - 1
    材料科学与工程 - 1
  • 材料科学与工程 - 2
    材料科学与工程 - 2
  • 材料科学与工程 - 3
    材料科学与工程 - 3
  • 材料科学与工程 - 4
    材料科学与工程 - 4
  • 材料科学与工程 - 5
    材料科学与工程 - 5
  • 材料科学与工程 - 6
    材料科学与工程 - 6
  • 材料科学与工程 - 7
    材料科学与工程 - 7
  • 材料科学与工程 - 8
    材料科学与工程 - 8
以上是部分截图,请下载附件后查看完整高清内容
