13层科研大楼给排水施工工程CAD图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:29224.4平方米
  • 建筑地上层数:13层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:纯水系统
  • 排水设计:污水系统,废水系统,雨水系统,机房排水
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:水泵站
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 排水技术:重力排水,虹吸雨水(满管)
  • 雨水重现期:10年
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水泵,卫生间
  • 项目所在地:江苏

附件详情

  • 给排水设计与施工说明图例
  • 设备材料表
  • 给排水及消火栓平面图
  • 屋顶给排水平面图
  • 地下一层喷淋平面图
  • 水泵房给排水大样图及系统图
  • 卫生间给排水大样图
  • 给水系统原理图
  • 排水系统原理图
  • 纯水系统原理图
  • 空调冷凝水及雨水排水系统原理图
  • 消火栓给水系统原理图
  • 室外消防给水总平面图
  • 喷淋系统原理图

附件详情

资料介绍:该项目为南京某科研大楼给排水施工工程。本期工程地下1层,地上13层,建筑高度58.9m。耐火等级为一级。总建筑设计面积:29224.4平米。地下一层为汽车库及设备房、库房,主楼为科研、实验用房,裙房为实验用动物房。
该资料为建筑室内给排水及消防设计。室外消防给排水设计。裙房饲养小鼠区域饲养工艺布置待定,该区域给排水及消防根据饲养工艺布置二次设计。主楼实验室给排水预留至支管接口,支管待内部装修二次设计。
设计内容:给排水系统:生活给水、排水系统,室内外消火栓和自动喷水灭火系统。

,图纸共23张。

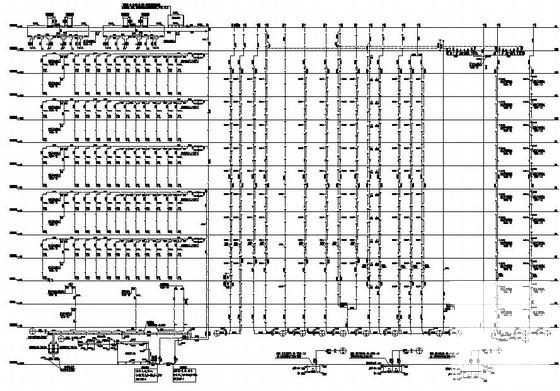

给水排水系统原理图

水泵房 消防系统

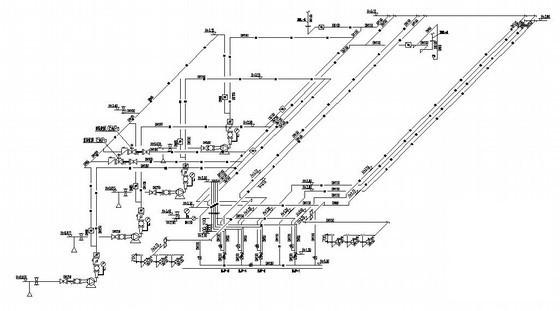

水泵房给排水大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 13层科研大楼给排水施工工程CAD图纸 - 1
    第 1 张图
  • 13层科研大楼给排水施工工程CAD图纸 - 2
    第 2 张图
  • 13层科研大楼给排水施工工程CAD图纸 - 3
    第 3 张图
  • 13层科研大楼给排水施工工程CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
