银行大楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20054平方米
  • 图纸设计深度:施工图
  • 参考图纸:59张
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):20
  • 大样节点:泵房,卫生间
  • 项目所在地:上海

附件详情

  • 平面图
  • 给排水系统图
  • 消防系统
  • 卫生间详图
  • 排水系统图
  • 水泵房详图
  • 冷水给水系统图
  • 热水给水系统图
  • 消火栓系统图
  • 喷淋系统示意图

附件详情

该资料为上海某银行大楼给排水施工图纸。工程包括一栋餐厅、一栋数据运营楼和业务处理楼。
设计内容:给水系统、排水系统、室内消火栓系统、室外消火栓系统、喷淋系统。
共59张图。

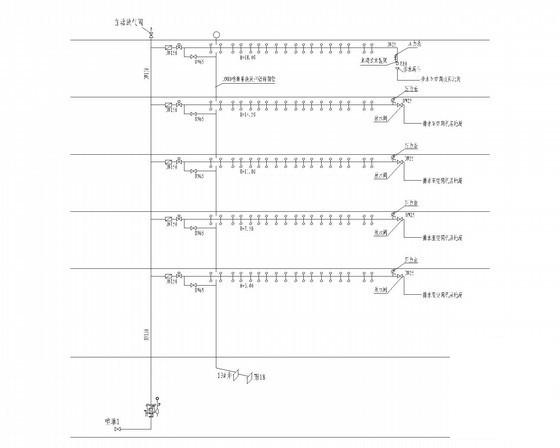

N-R轴客房区喷淋系统示意图

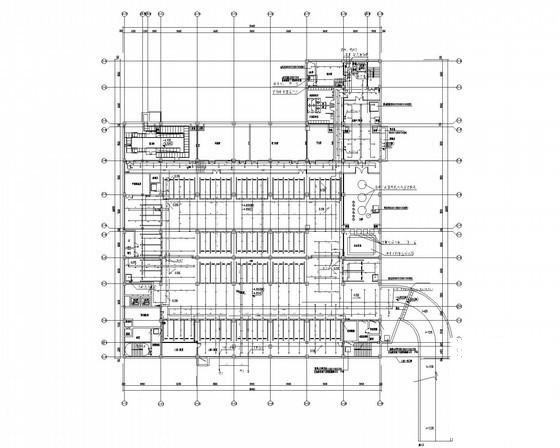

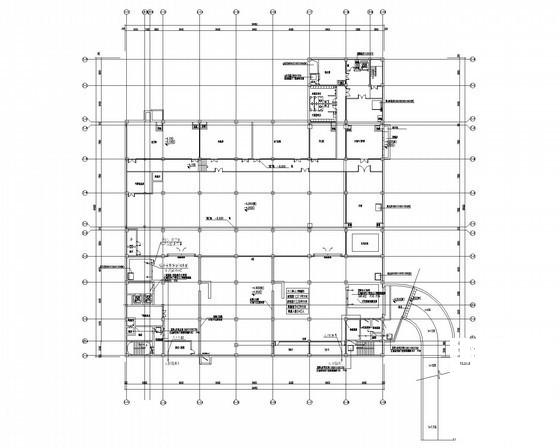

地下层平面图(部分战时六级二等人员掩蔽所)

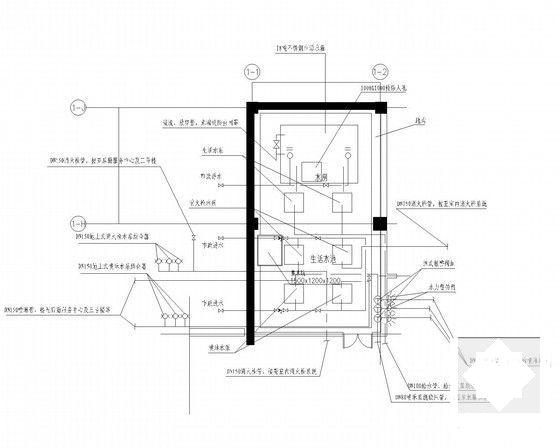

水泵房平面详图

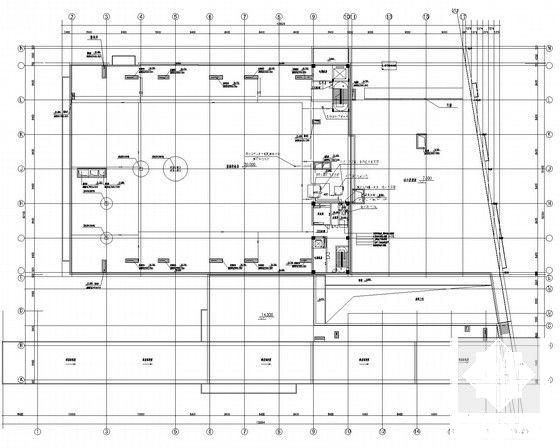

屋顶设备层平面图

喷淋系统示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 银行大楼给排水CAD施工图纸 - 1
    第 1 张图
  • 银行大楼给排水CAD施工图纸 - 2
    第 2 张图
  • 银行大楼给排水CAD施工图纸 - 3
    第 3 张图
  • 银行大楼给排水CAD施工图纸 - 4
    第 4 张图
  • 银行大楼给排水CAD施工图纸 - 5
    第 5 张图
  • 银行大楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
