教师公寓楼给排水消防系统设计CAD施工方案图纸

该项目为蓝田县焦岱中学综合楼,总建筑面积4994.74平米，建筑高度14.85m,地上四层。

本单体设有：生活给水系统、生活排水系统、消火栓给水系统、移动灭火器系统。

生活给水系统：

由自备给水管网自下而上供水，供水压力为0.30MPa。

本单体使用人数300人，每人每日150L，使用时间24h,小时变化系数2.5；最大日生活用水量为：45立方，最大时用水量为4.69立方，平均时用水量为1.875立方。

消防给水系统：

该项目考虑同时一次火灾。室内消火栓用水量为15L/s，室外消防水量为25L/s.火灾延续时间为2小时,需消防水量为288立方,由现有消防泵房提供。

室内消火栓由室外消防泵房的室内消火栓泵供给，室内消防管网呈环状布置。

消火栓箱内按钮均可启动该消防水泵并报警。消火栓给水泵控制：火灾时，按动任一消火栓处启泵按钮则报警信号反馈至消防泵房处或消防控制中心；系统工作压力不小于0.40MPa。消防稳压由临近较高建筑物屋顶消防水箱供给,满足最不利消火栓供水压力0.07MPa。

污水及雨水排水系统：

生活排水采用普通伸顶通气的合流制排水系统,最高日生活污水排水量为42.75立方。

雨水及空调冷凝水排水系统，详见建施图纸。

一层给排水平面图

顶层给排水平面图

给排水系统图

消火栓系统图

卫生间给排水大样图

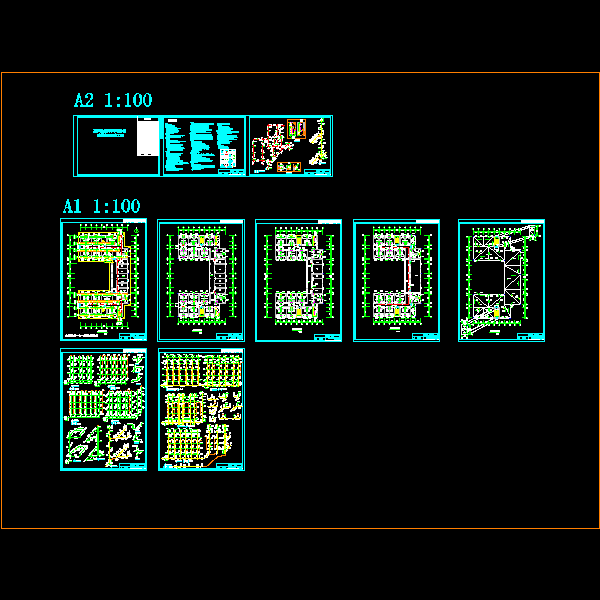

总缩略图
