6.6万平高层厂房给排水消防系统设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:高层建筑
  • 建筑设计面积:66219.2平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:贵州
  • 设计详细说明:有
项目概要:
该项目总占地面积66219.2m2,场地内已建建筑建筑面积66219.2m2,新建建筑(1#电梯试验塔)建筑面积8094.64m2,其中地上建筑面积6058.41m2,地下建筑面积2047.50m2。项目地上22层,地下3层。电梯试验塔建筑高度173.100m,造型高度约176.300m。耐火等级:地上部分一级,地下部分一级。抗震设防烈度:6度。该项目无人防设计。

设计内容:
本专业的设计范围为该项目用地红线范围内的室内给水系统、污水排水系统、废水排水系统、雨水排水系统、消火栓消防系统、气体灭火系统以及建筑灭火器配置等。

图纸展示:

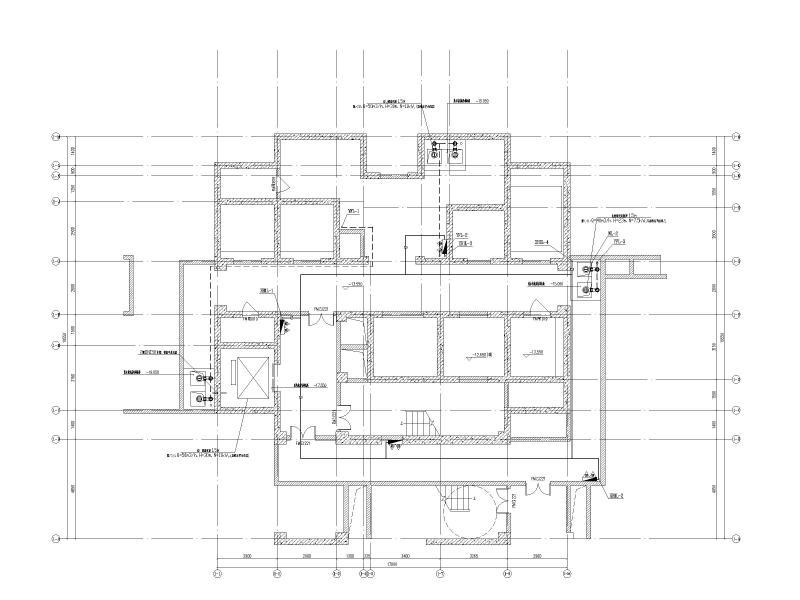

地下二层给排水平面图
地下三层给排水平面图

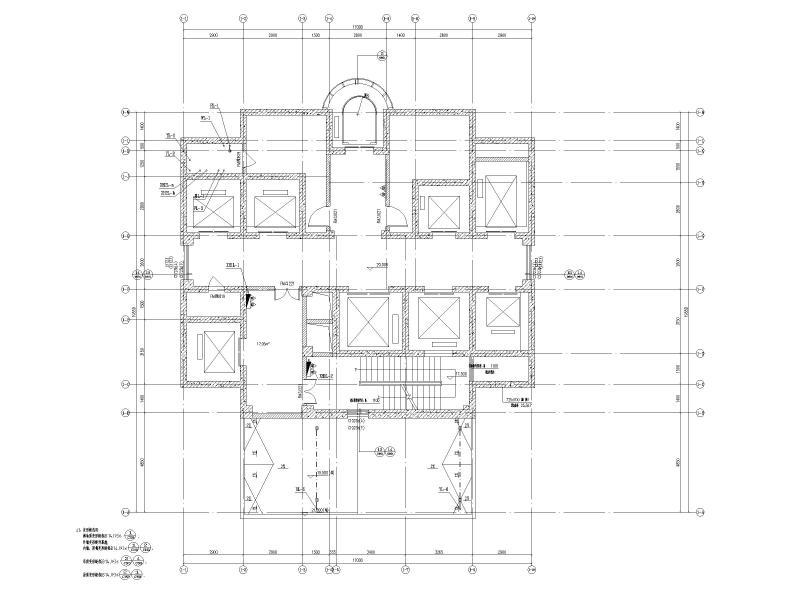

地上五层给排水平面图

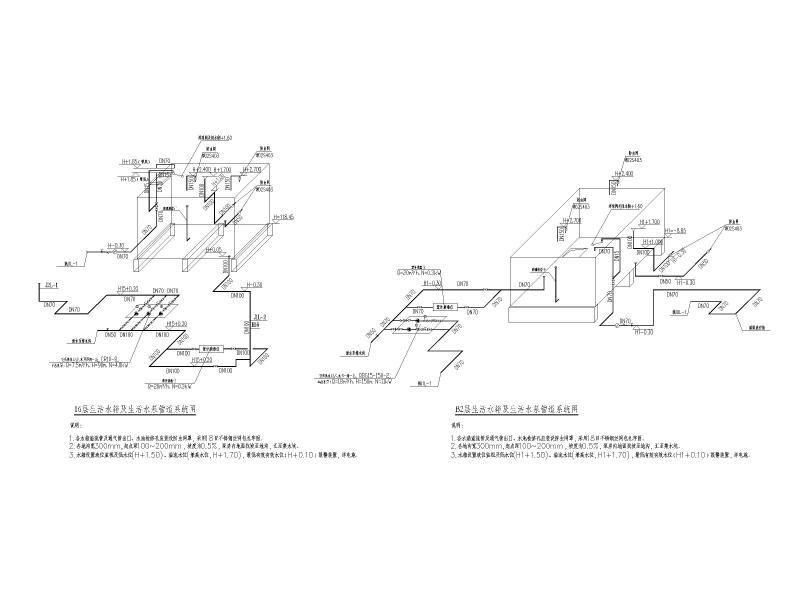

生活水箱及生活水泵系统图

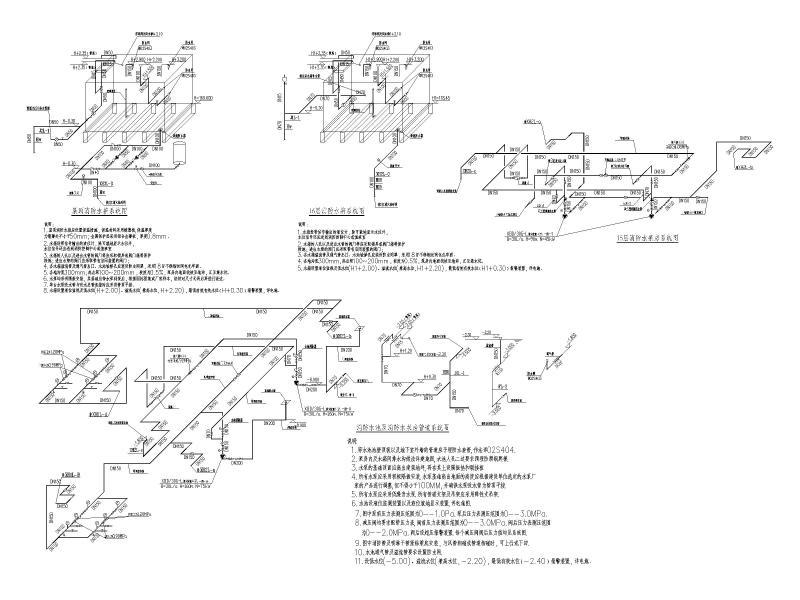

消防水池、消防水箱及消防水泵系统图
系统展开图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1
  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2
  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3
  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4
  • 给排水消防施工图纸 - 5
    给排水消防施工图纸 - 5
  • 给排水消防施工图纸 - 6
    给排水消防施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
