1#2#教师公寓楼

一. 设计范围:

1. 该资料范围包括室内给水系统、热水系统、排水系统、雨水系统、 、灭火器的配置。

2. 该资料给水管道做到出外墙1.5米处，排水管道做到第一个检查井处。

二. 系统说明:

（一）. 生活给水系统：

1.水源：市政自来水，管网供水压力0.5MPa。

2.生活用水量：该项目最高日生活用水量为7.2m/d，最大小时用水量0.75 m/h。

7.20.750.3

7.20.750.3

20

3.室外给水系统：根据甲方提供的资料，从地块西侧的生活区引入一根DN150的市政给水管，在校区内

形成支装供水管网，市政给水压力0.5MPa。

4.室内生活给水系统不分区，均由市政供水。

为保证入户管供水压力不大于0.35MPa，在室外水表井内设置减压阀，阀后压力不大于0.30

MPa。各层压力大于0.20的横干管上设置减压阀（自带过滤器）。

首层、二层给水干管设减压阀（自带过滤器），阀后压力0.15MPa。

5.生活给水计量方式

院区引入管上设总水表计量。

本楼给水引入管上设室外水表井计量。

（二）. 生活热水系统

1. 热源：热源由位于2#公寓楼东侧的自建锅炉房制备的高温热水提供，热媒的供回水温度

为90℃/65℃。生活热水供、回水温度为60℃/50℃。热水系统设三台导流型容积式换热器，

每台换热器制水能力为该系统总供水能力的60%%%~70%%%。换热站位于2#公寓楼东侧。

2. 热水量及热负荷：

热水量：最高日用水量3.61m3/d;最大时用水量0.58m3/h；小时耗热量37KW。

3. 生活热水系统不分区

4.生活热水系统供水方式

在2#教师公寓楼东侧设置生活热水自建锅炉房及热交换机房。设置燃气锅炉一台，设容

积式换热器三台，热交换器保证贮热量不小于20min耗热量。换热器补水由市政自来水补给。

5.生活热水系统供水方式采用上供下回式。

热水全天供水。热水系统采用机械循环。供水温度为60℃，回水温度为50℃。为保证各用

水点处供水压力不大于0.2MPa，一层、二层在热水支管上设置减压阀（自带过滤器），阀

后压力0.15MPa;

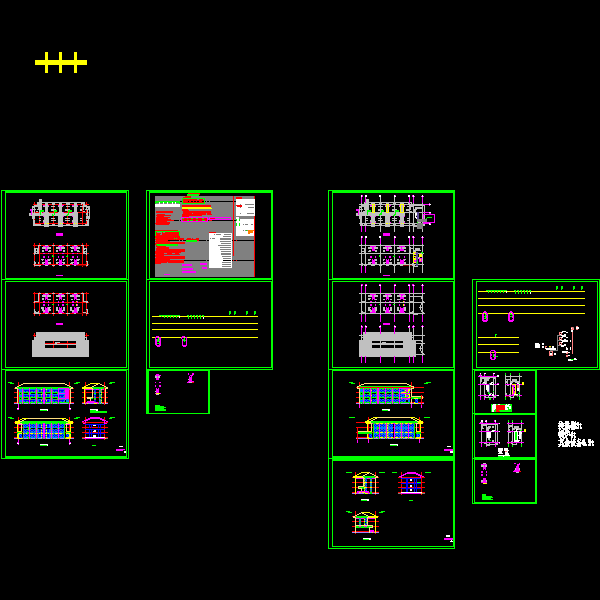

三、图纸展示

给水系统原理图

锅炉房供水系统原理图

排水系统原理图

热水系统原理图

三层给排水、消防平面图
