高层住宅给排水消防系统设计施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12681.25平方米
  • 建筑地上层数:25层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 项目所在地:江苏
  • 设计详细说明:有
项目概要:
该项目为张家港市南二环南侧、金港大道西侧地块三期项目,地上为七栋高层住宅及一栋二层商铺。该项目为二十五层的住宅,地下室为非机动车库。建筑高度72.8m。总建筑面积 12681.25m2。

设计范围:
室内给水系统设计,室内排水系统设计,雨水系统设计,室内消火栓系统及建筑灭火器设计。室外总图图纸另出。

部分图纸展示:

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

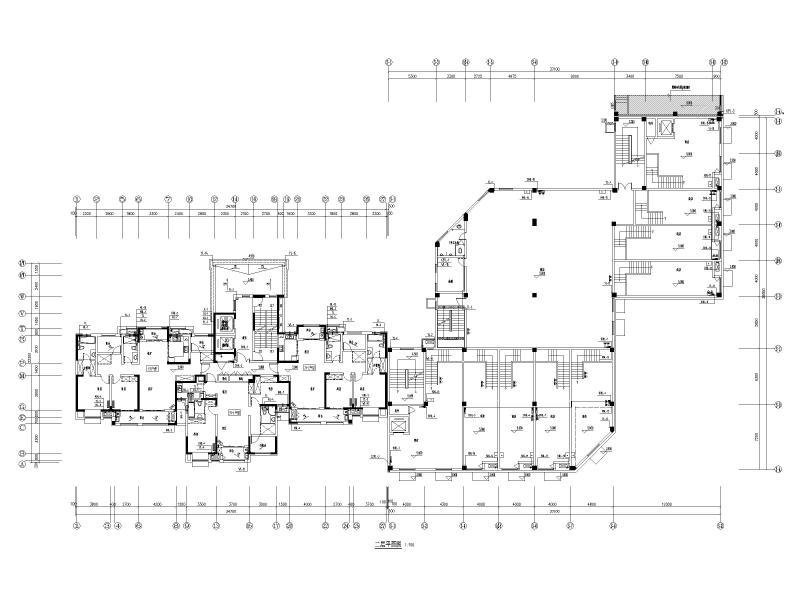

  • 高层住宅给排水设计 - 1
    高层住宅给排水设计 - 1

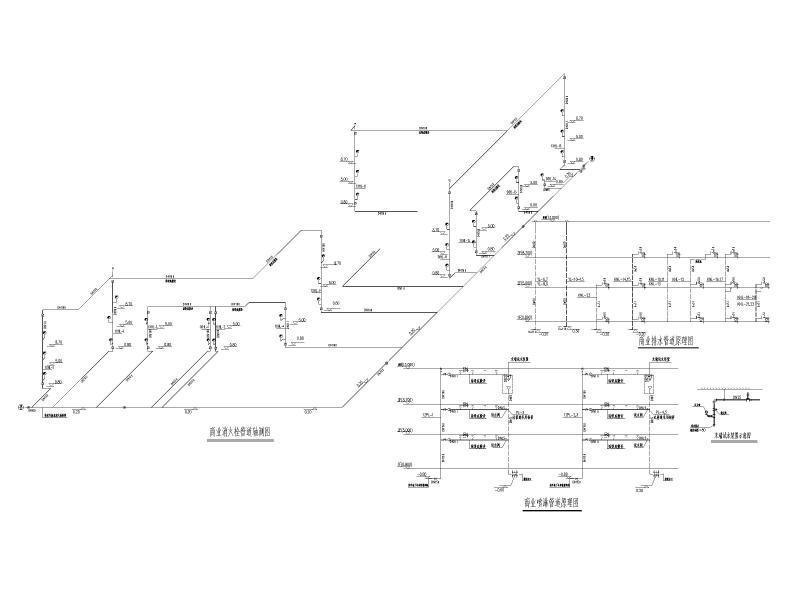

  • 高层住宅给排水设计 - 2
    高层住宅给排水设计 - 2

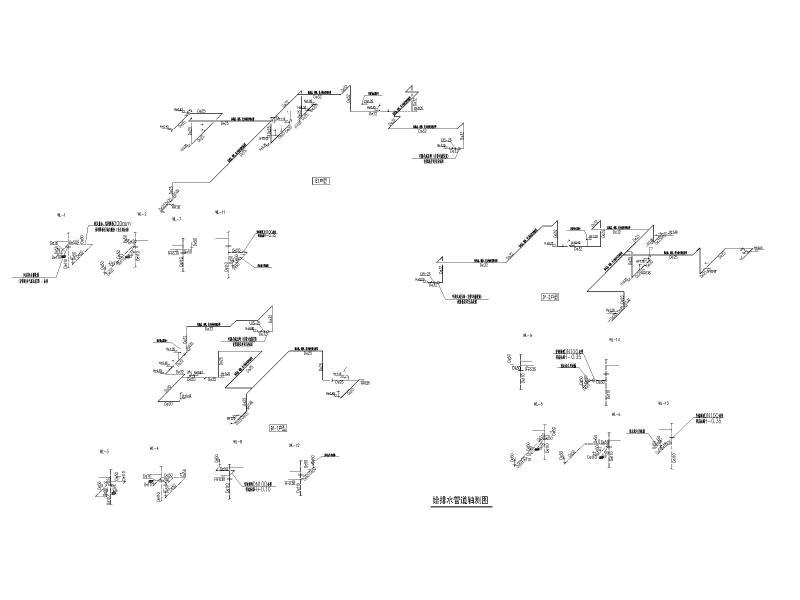

  • 高层住宅给排水设计 - 3
    高层住宅给排水设计 - 3

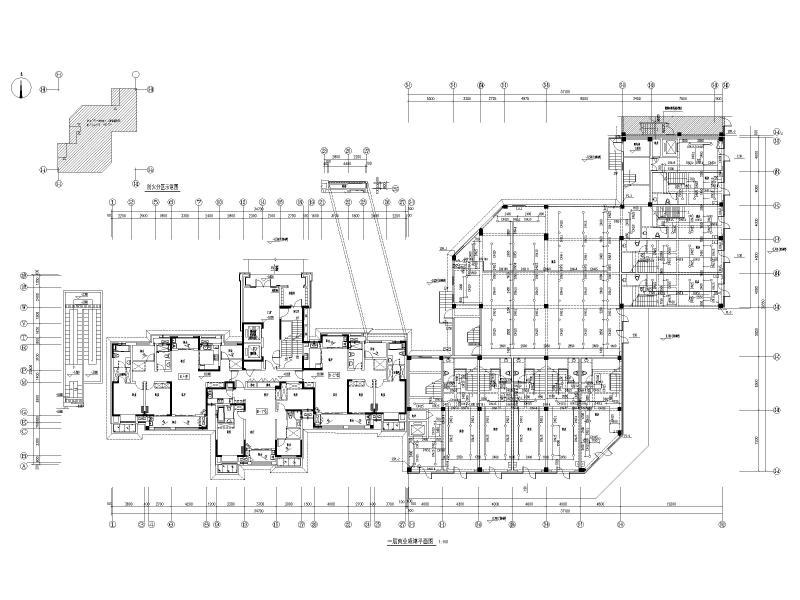

  • 高层住宅给排水设计 - 4
    高层住宅给排水设计 - 4
  • 高层住宅给排水设计 - 5
    高层住宅给排水设计 - 5
  • 高层住宅给排水设计 - 6
    高层住宅给排水设计 - 6
  • 高层住宅给排水设计 - 7
    高层住宅给排水设计 - 7
  • 高层住宅给排水设计 - 8
    高层住宅给排水设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
