5层甲类厂房给排水消防系统设计施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:13608.51平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:山西
  • 设计详细说明:有
项目概要:
该项目为山西德元堂药业有限公司的原料、提取车间,该工程位于山西省晋中市榆次开发区.生产类别为甲类,标准冻土0.9m,室内外高差0.3.该项目占地面积3465.70平方米 ,建筑面积13608.51平方米; 地上4层局部5层,1层5.7m,2层7.3m,3层6.4m,4层4.1m,5层4.5m。

设计范围:
车间生产,生活给排水,消火栓给水系统,自动喷淋系统,纯化水制备系统及建筑灭火器的配置施工图设计.

部分图纸展示:

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

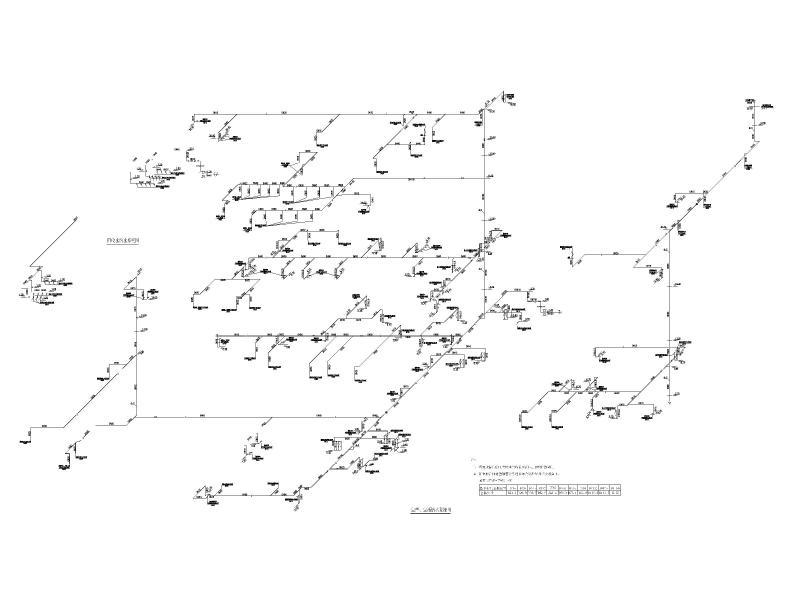

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1

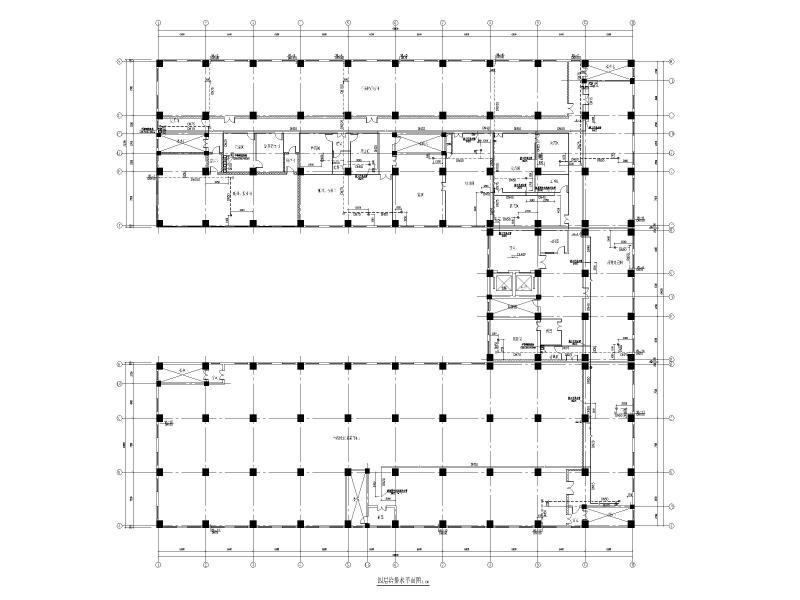

  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2

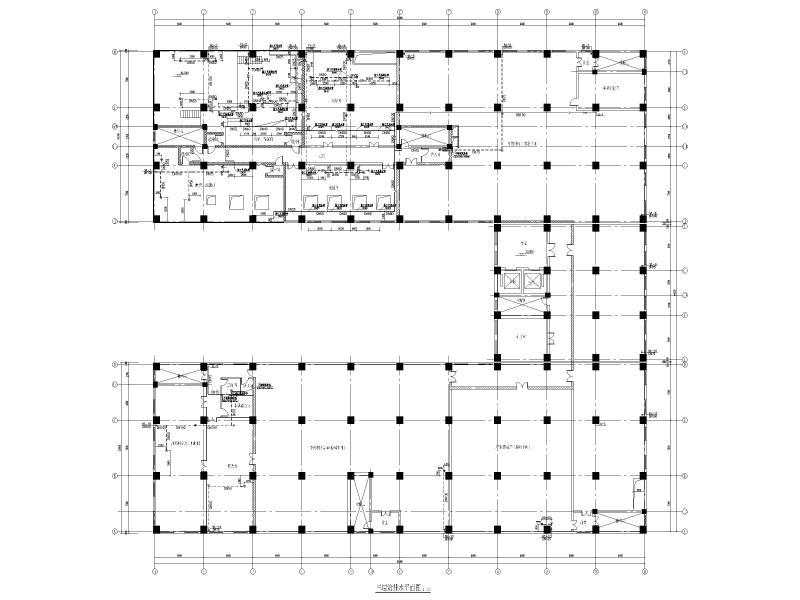

  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3

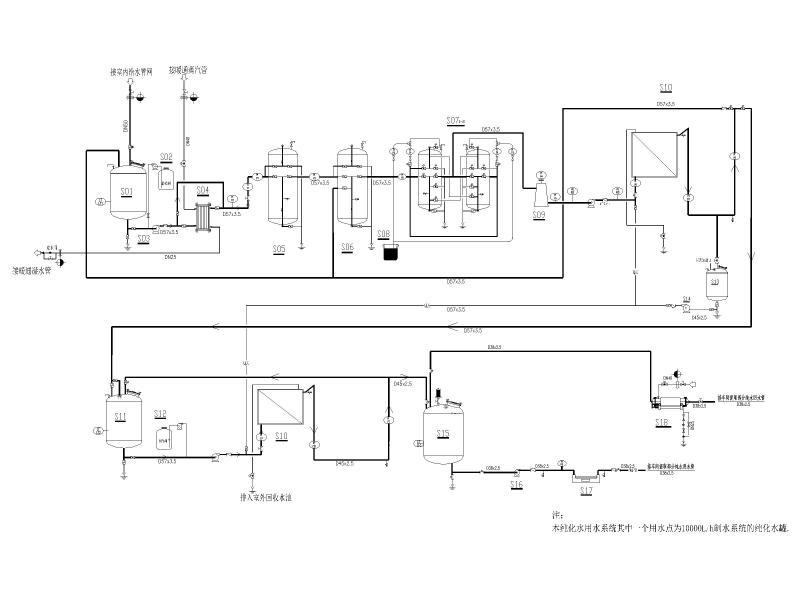

  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4

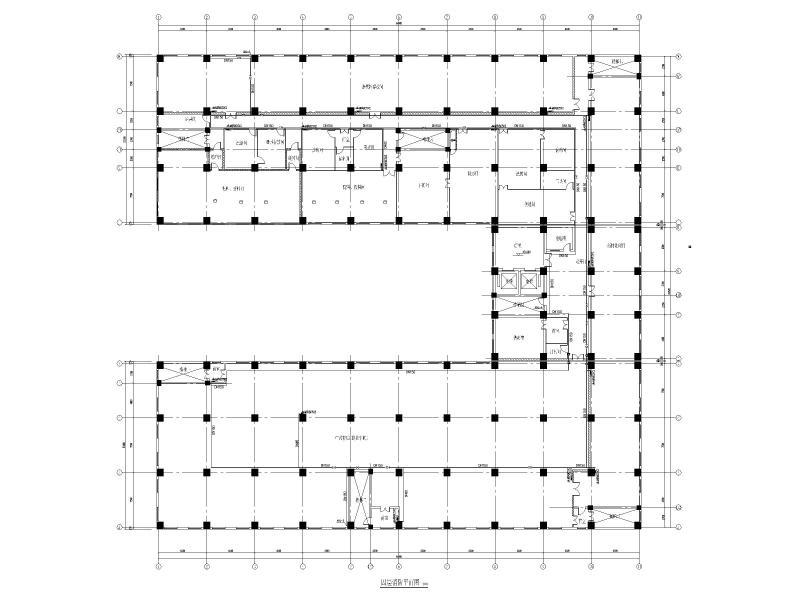

  • 给排水消防施工图纸 - 5
    给排水消防施工图纸 - 5
  • 给排水消防施工图纸 - 6
    给排水消防施工图纸 - 6
  • 给排水消防施工图纸 - 7
    给排水消防施工图纸 - 7
  • 给排水消防施工图纸 - 8
    给排水消防施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
