学校4层办公楼给排水消防系统设计施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:4平方米
  • 建筑地上层数:11361.74层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:海南
  • 设计详细说明:有
项目概要:
1.工程名称:三亚国际旅游管理职业学院(一期)
2.建设地点:海南省三亚市海棠湾。
3.该项目为酒店管理学院子项办公楼,总建筑设计面积:11361.74平方米,建筑高度19.20米,建筑层数4层。

设计内容:
用地红线范围内的室内及室外给排水、消防设计。
1. 给水排水设计: 冷水给水系统,污水排水系统,雨水排水系统,室外给排水系统。
2. 消防系统设计:室内消火栓系统,室外消火栓系统,自动喷水灭火系统,气体灭火系统。

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

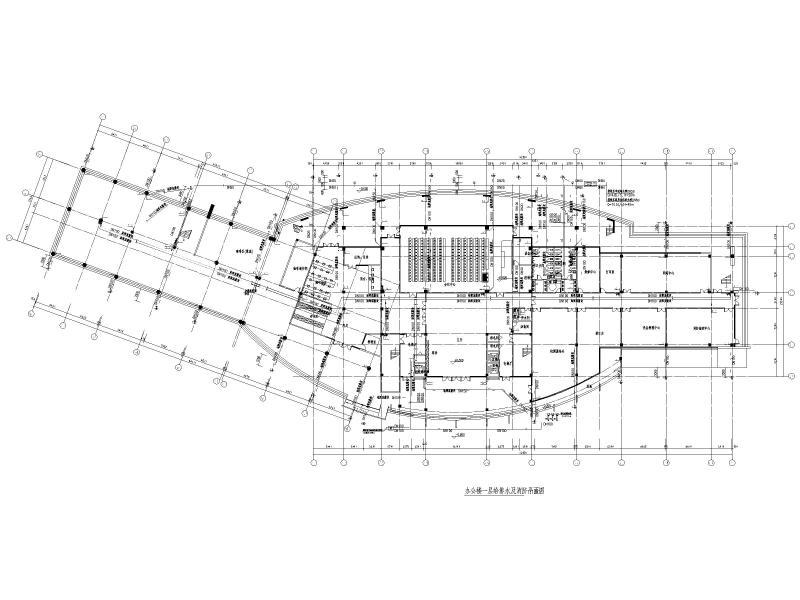

  • 学校办公楼设计图纸 - 1
    学校办公楼设计图纸 - 1

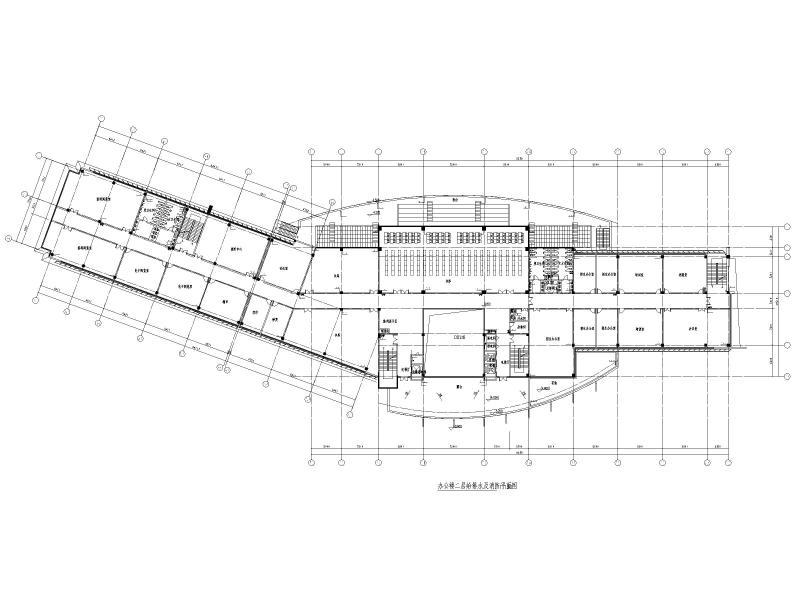

  • 学校办公楼设计图纸 - 2
    学校办公楼设计图纸 - 2

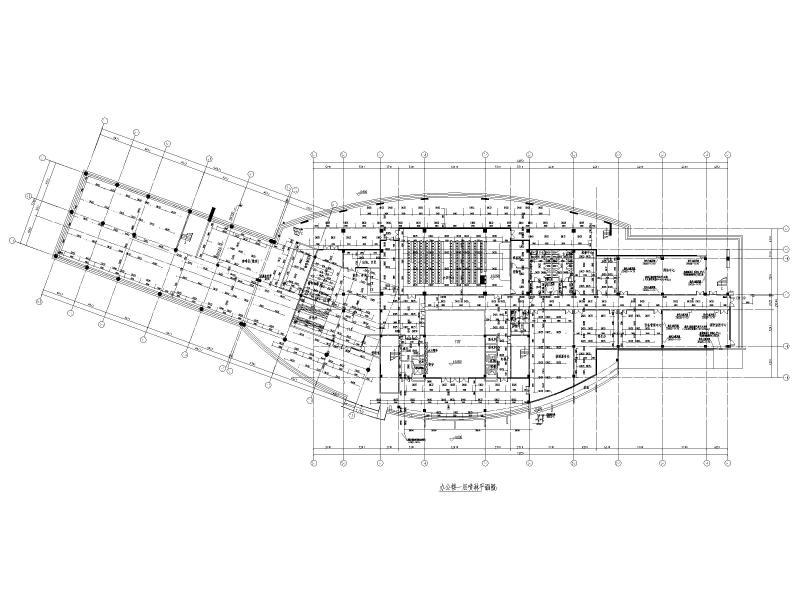

  • 学校办公楼设计图纸 - 3
    学校办公楼设计图纸 - 3

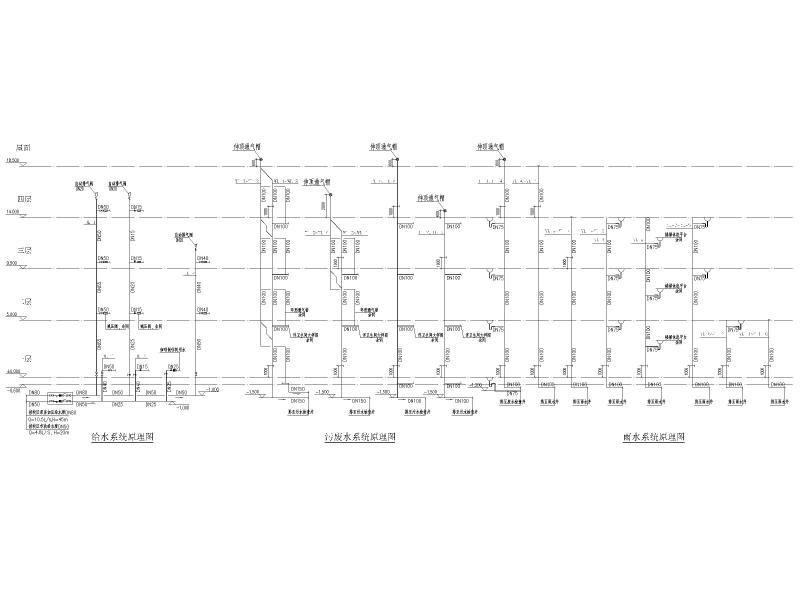

  • 学校办公楼设计图纸 - 4
    学校办公楼设计图纸 - 4

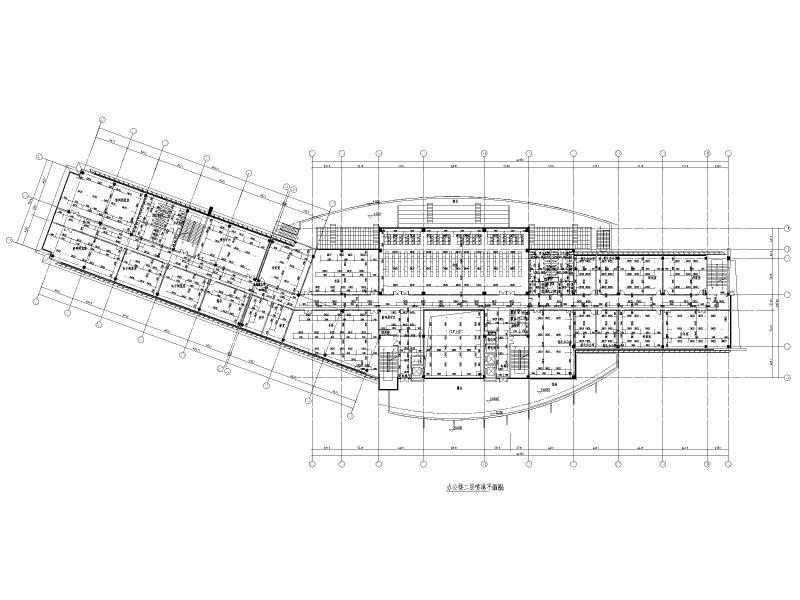

  • 学校办公楼设计图纸 - 5
    学校办公楼设计图纸 - 5
  • 学校办公楼设计图纸 - 6
    学校办公楼设计图纸 - 6
  • 学校办公楼设计图纸 - 7
    学校办公楼设计图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
