消防泵房及消防水池给排水设计CAD施工图纸(室外消火栓系统)

设计范围：

1.升压站位于辽宁省义县境内,隶属锦州地区.主要建筑物包括生产楼,生活楼,控制楼,附属库房.其中生产楼,控制楼均为戊二类生产厂房,且体积均不超过3000m3,不需要设置室内外消火栓系统.生活楼共二层,建筑高度小于15m,且体积小于10000m3,不需要设置室内消火栓,生活楼和附属库房需设置室外消火栓系统,两者共用一套系统.

2.该项目位于锦州地区,该地区最大冻土深度1.1m.

3.该项目附近无市政污雨水管网,也无市政给水管网,需自备水源.

4.给水系统水源设计

(1)站区生活用水和消防水池补水采用深水井作为自备水源,生活楼室外消防给水用水量15L/s,生活给水设计秒流量2.73L/s.

(2)升压站生活楼和控制楼室内生活用水由站内深水井提供,通过设定供水管道压力控制点的恒压值,由隔膜式气压罐对深井泵进行启停控制,深井泵启停次数不超过6次/h,以保证供水管网供水压力的稳定,并保证深井泵的使用寿命.隔膜式气压罐压力设定值:启泵压力P1=0.25MPa,P2=0.33MPa,调节容积不小于0.5m3.同时为保证消防水池的有效储水容积,消防水池设置液位监控仪,配投入式液位传感器,液位监控仪监测消防水池水位,并能控制消防水池补水管上的电磁先导水力控制阀.

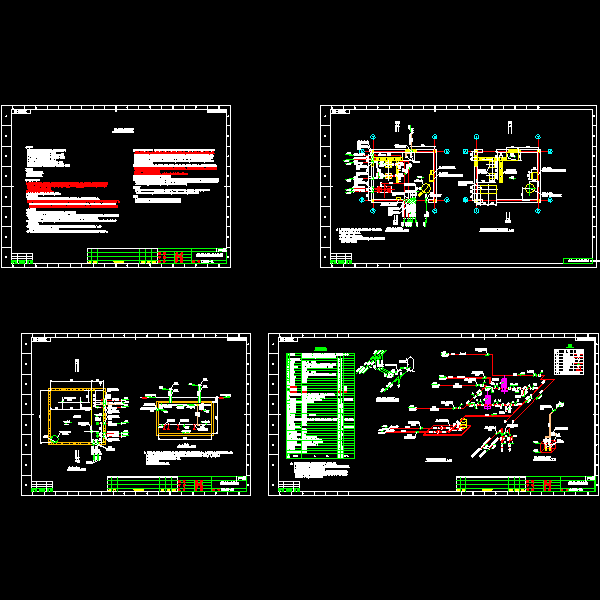

消防泵房平面布置图

消防水池工艺布置图

消防水泵房消防给水系统图
