城市场室外消防水池图纸

附件详情

某市场室外消防水池图纸
该资料为:某市场室外消防水池图纸
该项目总建筑设计面积:436.64平方米
围护结构为钢筋混凝土墙,检修孔应设防止儿童盘爬措施。
该资料包含:
消防水池底平面图、消防水池出地面平面图、剖面图、 楼梯详图 共三张图纸。


2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

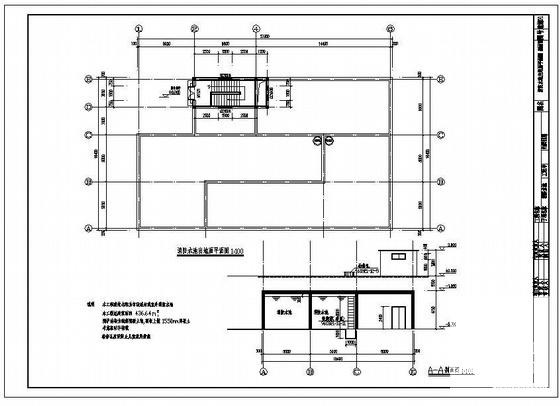

  • 室外消防水池 - 1
    室外消防水池 - 1

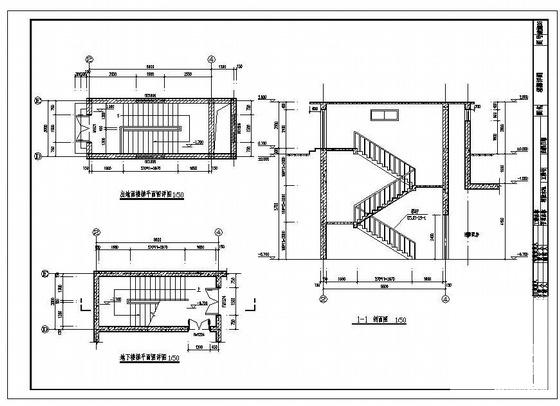

  • 室外消防水池 - 2
    室外消防水池 - 2

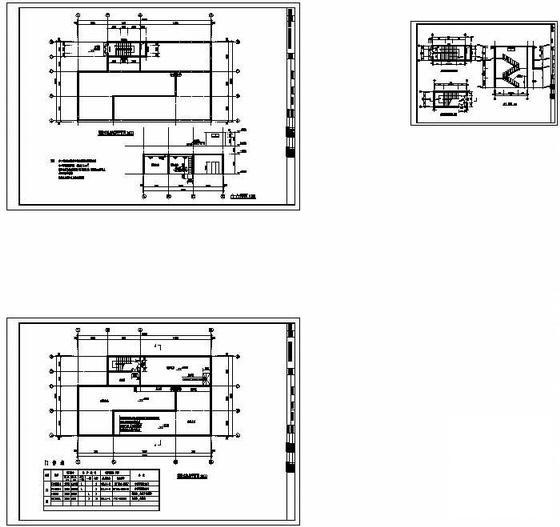

  • 室外消防水池 - 3
    室外消防水池 - 3
以上是部分截图,请下载附件后查看完整高清内容
