6层海洋馆给排水及消防图纸(室内消火栓系统)
- 建筑类别：娱乐
- 建筑高度类型：多层建筑
- 建筑设计结构形式：其他结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 大样节点：水箱,水泵,泵房,卫生间
- 热水供应方式：集中热水供应
附件详情
- 给水、卫生热水系统展开图
- 排水系统展开图
- 室内消火栓系统展开图
- 自动喷淋系统展开图
- 卫生间大样图
- 一层给排水平面图
- 一层消防给水平面图
- 二层给排水平面图
- 二层消防给水平面图
- 三层给排水平面图
- 三层消防给水平面图
- 四层给排水平面图
- 五层给排水平面图
- 六层给排水平面图
- 屋顶给排水平面图
附件详情
该项目为海洋馆，地上6层，包括科普教育基地、商场、海底世界及办公区域。设计范围：给水系统、卫生热水系统、排水系统、室内消火栓系统、自动喷淋系统。
，共14张图。

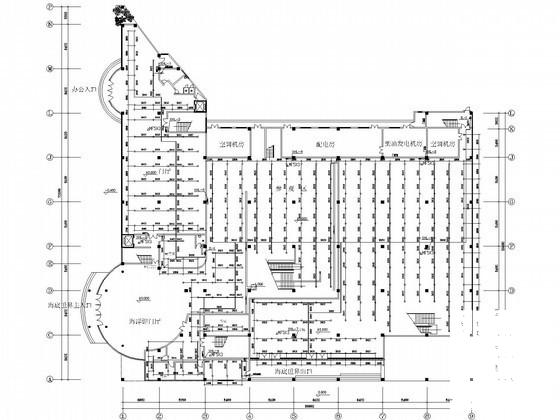

一层消防给水平面图

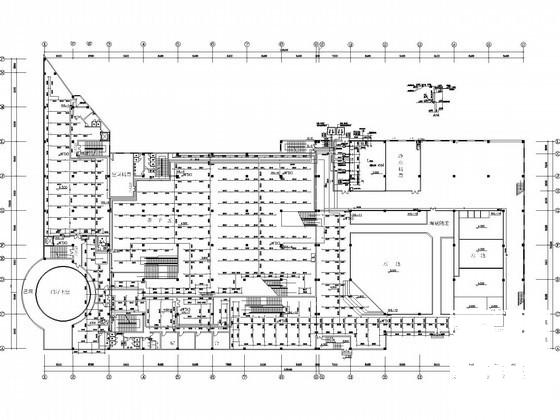

二层给排水平面图

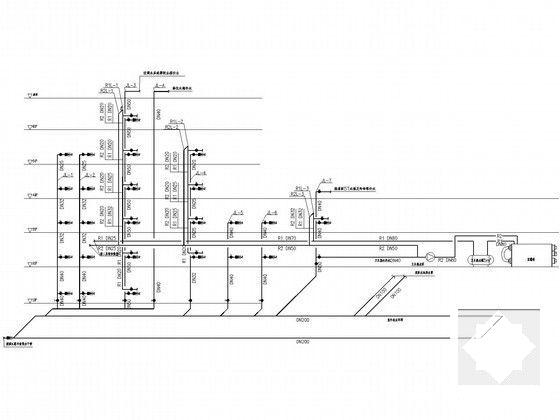

给水、卫生热水系统展开图

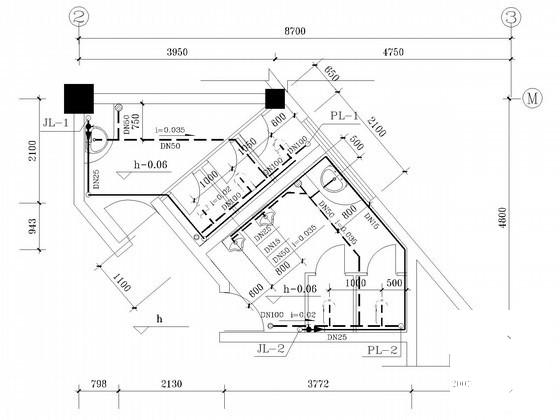

1号卫生间大样图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.01 MB
- 收藏次数：0
-
文件名称：
附件-995860987906678775576.rar
