23层大厦消防给排水CAD施工图纸(室外消火栓系统)
- 建筑类别：办公
- 建筑高度：高层建筑
- 地上层数：23层
- 图纸设计深度：施工图
- 参考图纸：13张
- 图纸年代：近代
- 生活供水设计：生活给水系统
- 排水设计：消防排水
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 排水体制：污废分流
- 项目地址：上海
附件详情
- 平面图
- 排水系统图
- 卫生间详图
- 喷淋示意图
- 消火栓系统图
附件详情
该资料为江苏某大厦消防给排水部分图纸。该工程师一栋23层的建筑，建筑用途为办公。设计内容包括给水系统、排水系统、
、自动喷淋系统。
2009年，共13张图纸。
二层平面图
喷淋系统示意图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

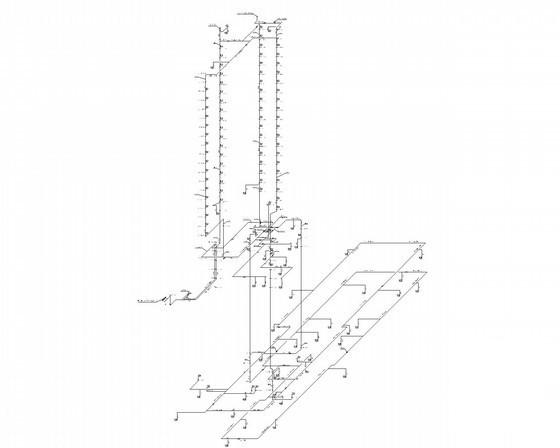

第 1 张图 -

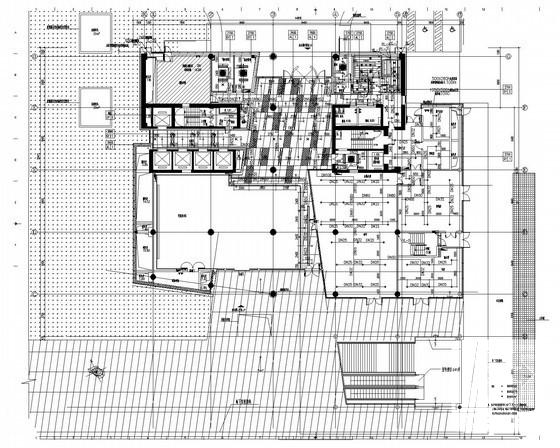

第 2 张图 -

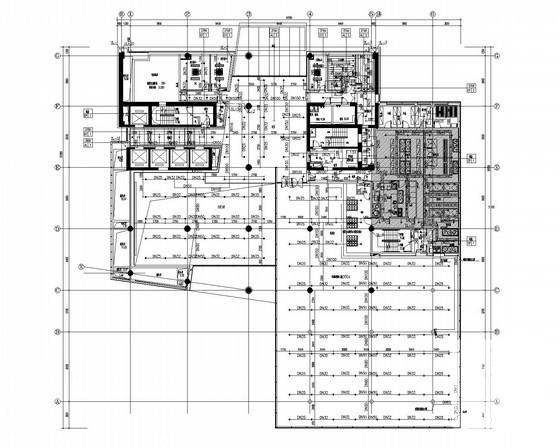

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
