小高层办公综合楼通风空调排烟系统设计CAD施工图纸（热泵机组风管配电）

附件详情

一、项目概要：
地下一层，地上主体九层，地上部分设置集中空调系统...

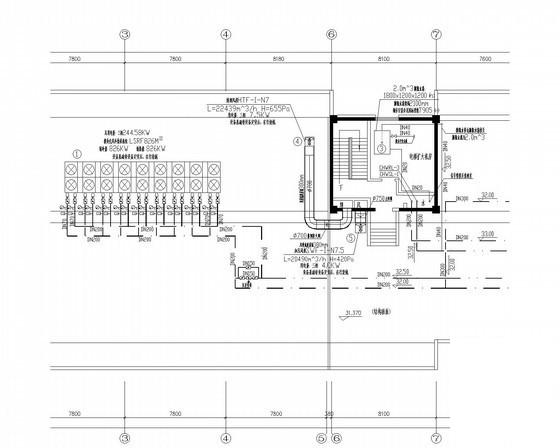

二、冷热源：
设置在屋面的热泵机组提供...

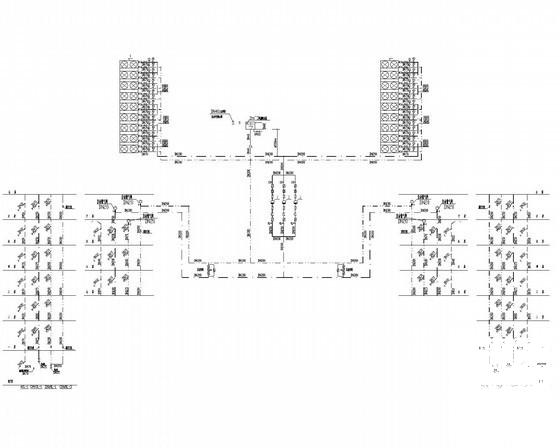

三、空调系统：

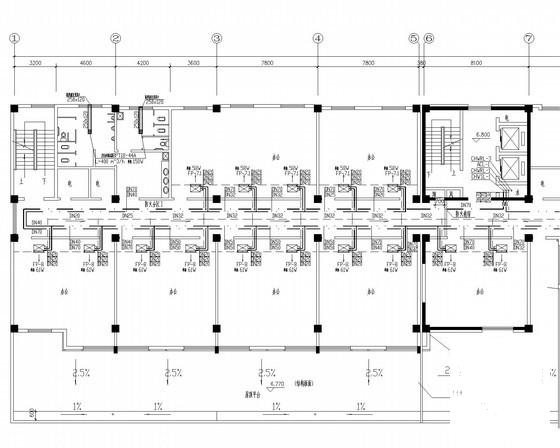

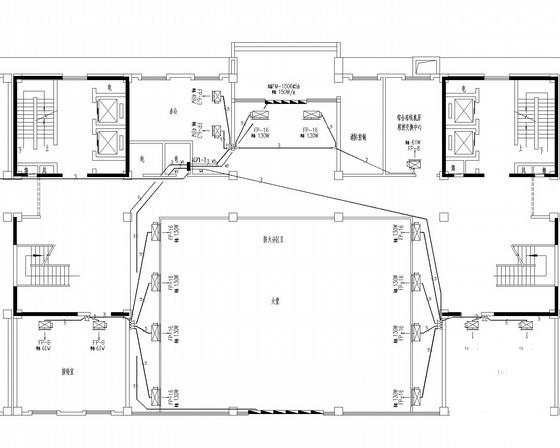

1.一～九层为风机盘管（水-水）系统，风机盘管为卧式暗装普通型。
2.地下室等采用机械排风，上部侧回风...

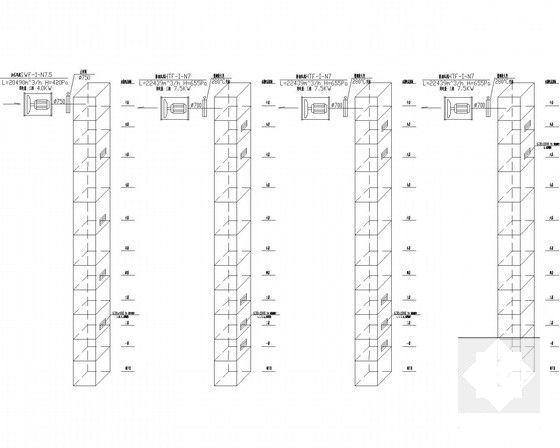

四、通风排烟系统：
1.地下室排风管和排烟管共用；地下室风机平时排风，失火时排烟，排烟防火阀平时常开，280°C自动关闭。
2.地下室排烟风机、走廊排烟风机、楼梯间加压风机、排烟防火阀及走廊排烟风口等均受消防中心联动控制...

图纸共19张。
