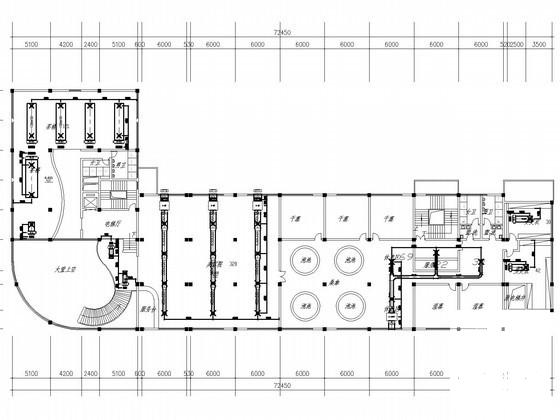

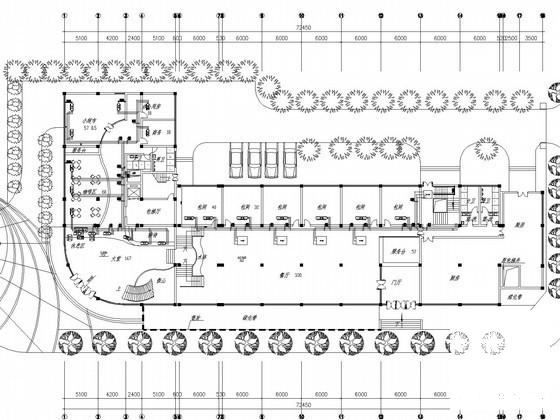

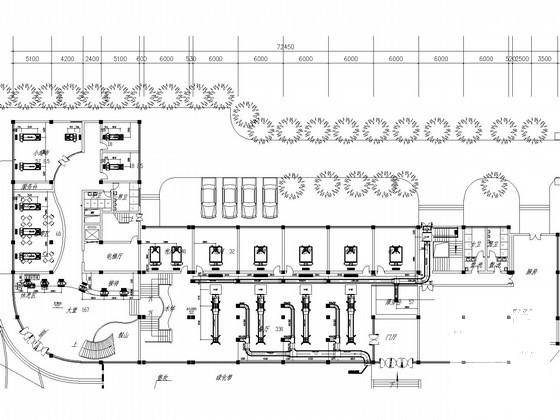

小高层宾馆酒店办公楼空调通风系统设计CAD施工图纸（风冷模块冷热水机组）

附件详情

一、项目概要：
本项目为宾馆酒店及办公楼一至八层设中央空调设计...
二、空调冷热源：
采用风冷模块冷热水机组系统...
三、空调系统：
1.全中央空调，空气-水系统。
2.冷水系统：双管制、水平异程的闭式系统...
四、通风系统：
1.配合装修作百叶侧送风口或方型、矩型散流器下送。
2.卫生间换气次数按10次/h...

图纸共18张。
