独立基础框架结构地下车库结构CAD施工图纸

  • 建筑类别:其他
  • 建筑高度类型:高层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目是长春某高层地下车库项目,框架结构,抗震设防烈度为7度,车库采用独立基础,场地为Ⅱ类,包括:结构设计总说明,地下车库人防平面图,地下车库基础平面布置图,抗拔锚杆 平面布置图 , 地下车库平战时柱墙布置图,地下车库底板配筋图,地下车库顶板配筋图,地下车库顶梁施工图,口部详图, 楼梯详图 等共计20张图。
5月。


抗拔锚杆平面布置图

车库顶板配筋图

口部详图

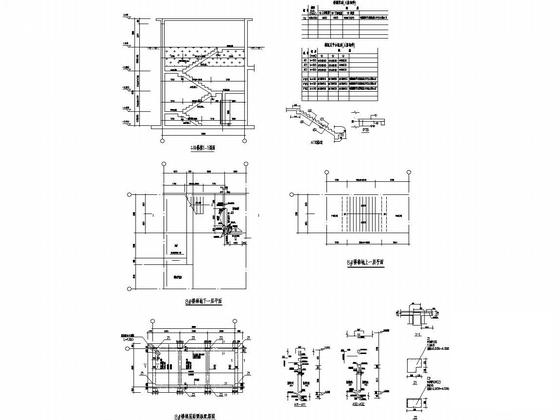

楼梯详图

顶梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

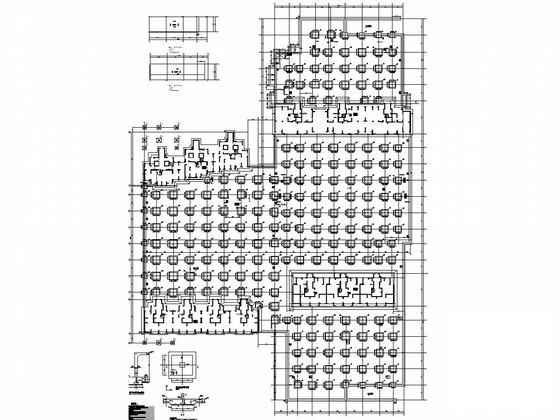

  • 独立基础框架结构地下车库结构CAD施工图纸 - 1
    第 1 张图

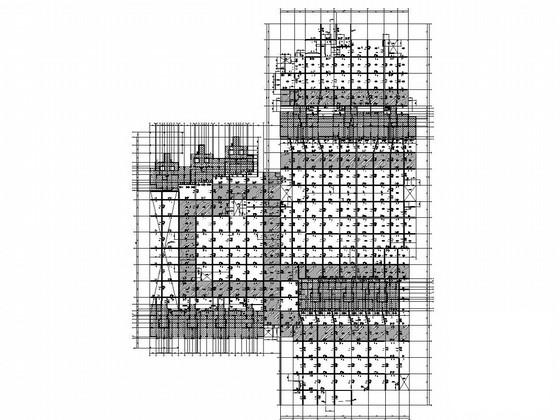

  • 独立基础框架结构地下车库结构CAD施工图纸 - 2
    第 2 张图
  • 独立基础框架结构地下车库结构CAD施工图纸 - 3
    第 3 张图

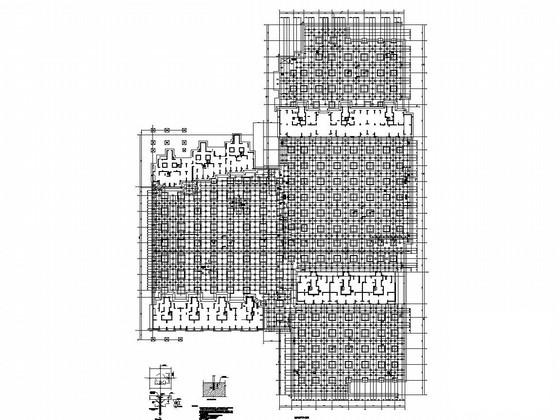

  • 独立基础框架结构地下车库结构CAD施工图纸 - 4
    第 4 张图

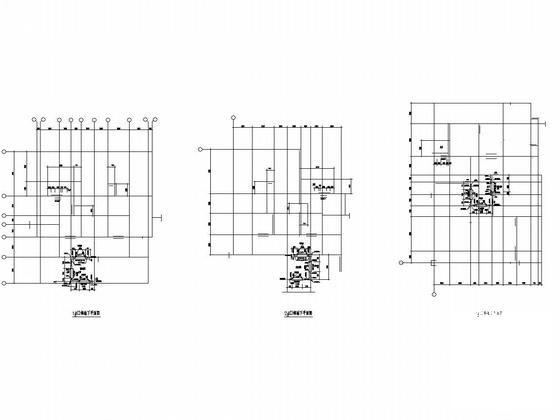

  • 独立基础框架结构地下车库结构CAD施工图纸 - 5
    第 5 张图
  • 独立基础框架结构地下车库结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
