地下1层框架结构地下车库结构施工图纸

  • 建筑类别:住宅,交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该项目为重庆某小区的地下车库,地下一层,建筑设计结构形式为框架结构,现浇钢筋混凝土无粘结预应力楼盖,基础采用桩基+地基梁、独立基础,6度设防。
该资料包含: 结构设计说明 、无粘结预应力 结构设计说明 、桩基说明、浅基础说明、基础平面布置图、柱 平面布置图 、等共20张图纸。

车库负一层结构平面布置图

车库负一层梁配筋图

车库顶板1~15轴普通钢筋配筋图

车库顶板1~15轴预应力筋配筋图

车库顶板1~15轴框架柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

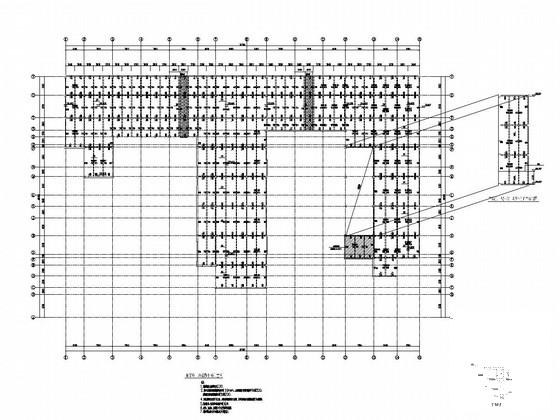

  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1

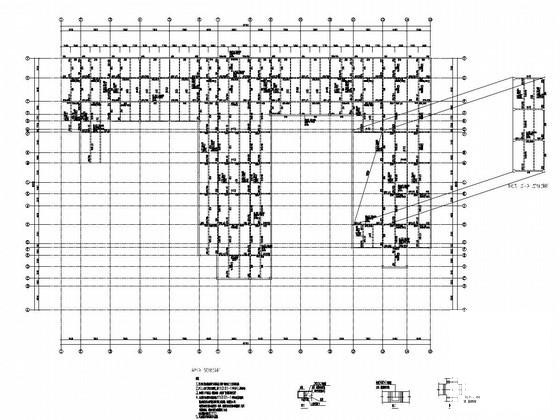

  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2

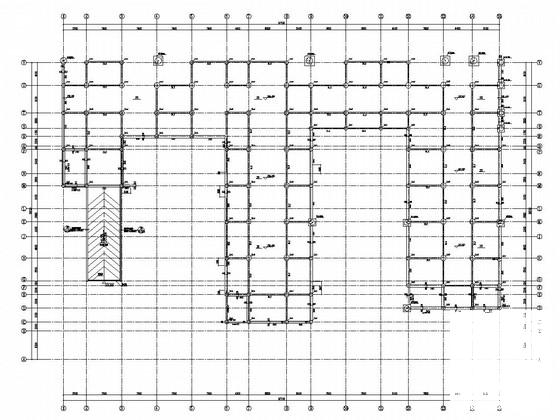

  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3

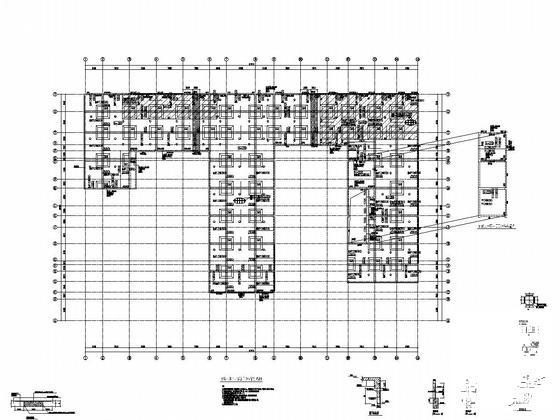

  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4

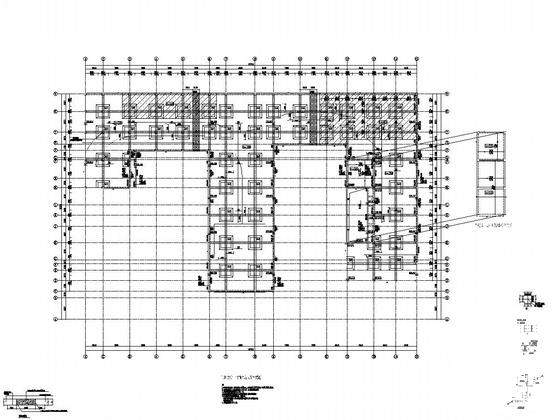

  • 地下车库结构图纸 - 5
    地下车库结构图纸 - 5
  • 地下车库结构图纸 - 6
    地下车库结构图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
