地下1层框架结构车库结构施工大样图（桩基础）

附件详情

该项目是小区地下一层停车库项目，车位321个，总建筑设计面积：9325平方米，建筑高度4.700m，建筑总长111.6m，建筑总宽118.8m。基础形式为梁筏基础（抗浮采用抗拔桩），基础设计等级为丙级，抗震设防烈度为6度。

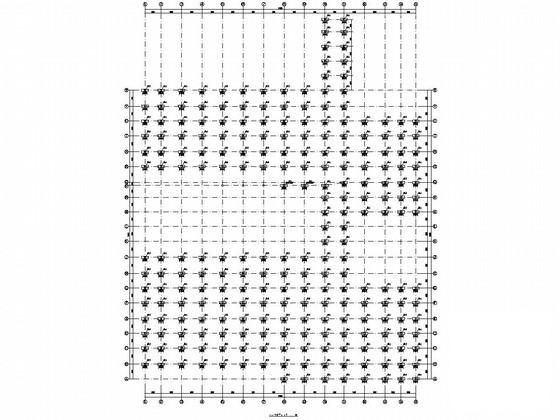

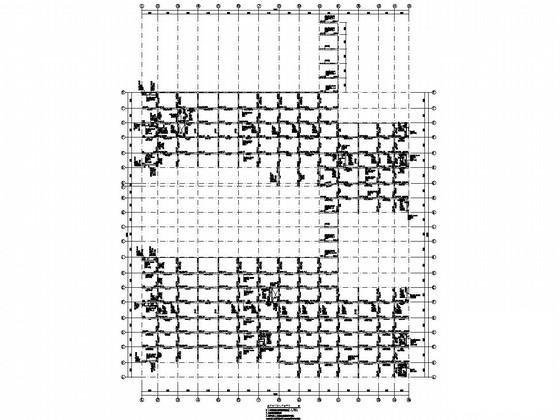

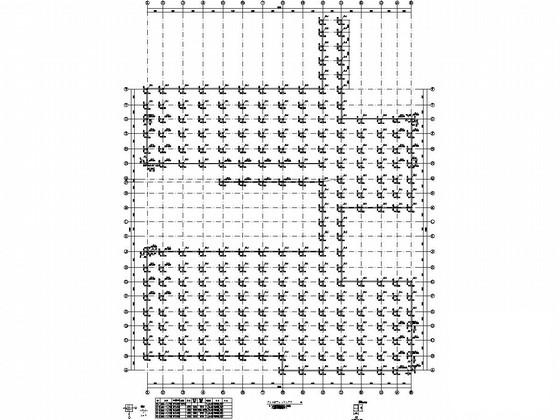

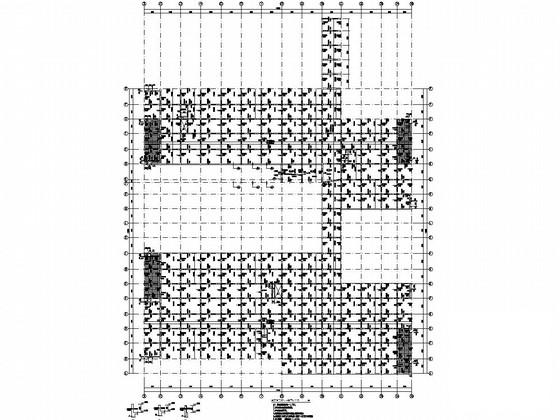

该资料包含：结构施工图设计总说明，抗拔桩平面定位图，框架柱平面定位及配筋图，地下室底板结构平面图，地下室底板梁配筋平面图，地下室顶板结构 平面布置图 ，地下室顶梁配筋平面图，大样图，楼梯图等共计12张图。
