独立地下车库结构施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:单层建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库
  • 参考图纸:9张
  • 设计年代:近代

附件详情

独立地下车库为地下一层建筑,长72.6米,宽33.6米,主要柱网为8.1m×8.1m。建筑设计结构形式:框架剪力墙结构,基础采用柱下独立基础,该项目按6度(0.05g)抗震设防。

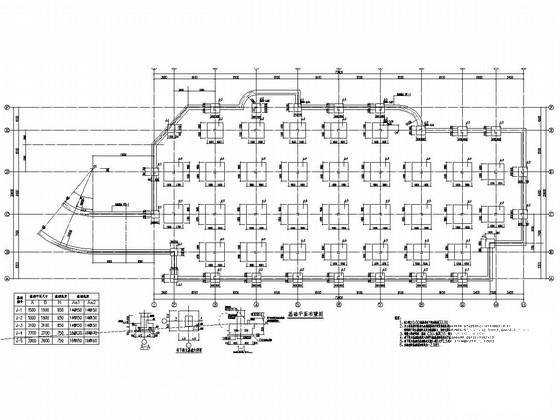

该资料包含:结构设计总说明,基础平面布置图,底板结构平面布置图,墙、柱平面布置图,顶板结构 平面布置图 ,顶板梁配筋图,共计9张图。
分享投稿时间:近几年3月。

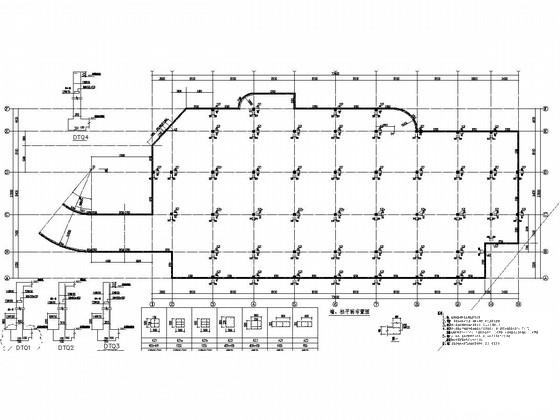

墙、柱平面布置图一

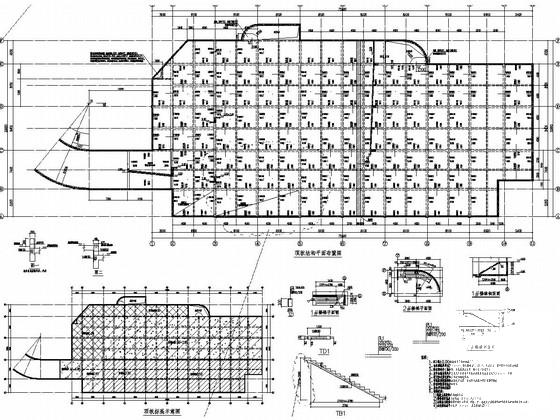

顶板结构平面布置图

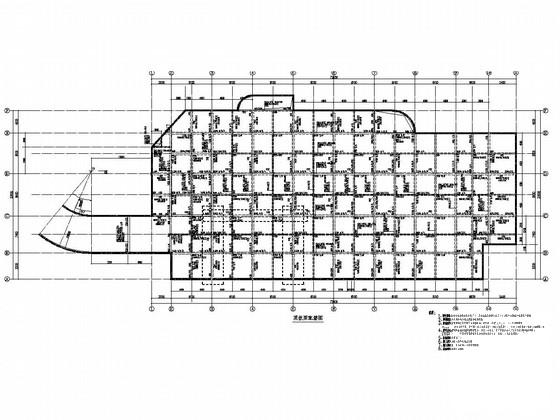

顶板梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1
  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3
  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
