地下1层框架结构地下车库结构设计施工图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:7张

附件详情

该附件为安徽某普通的住宅楼地下车库,地下一层,为附建掘开式地下人防工程,建筑设计结构形式为框架结构,基础为筏形基础,7度设防。

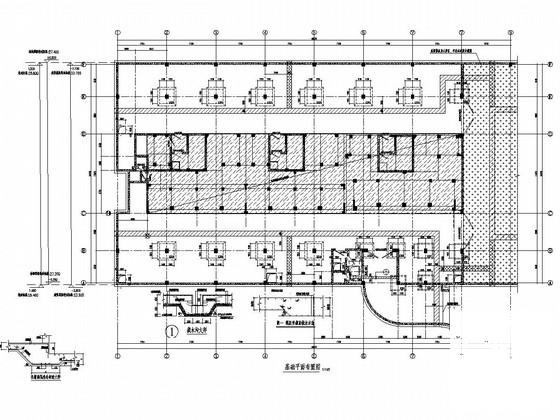

该资料包含: 结构设计说明 、基础平面布置图、墙柱平面布置图、顶梁平面整体配筋图、坡道详图等共7张图纸。

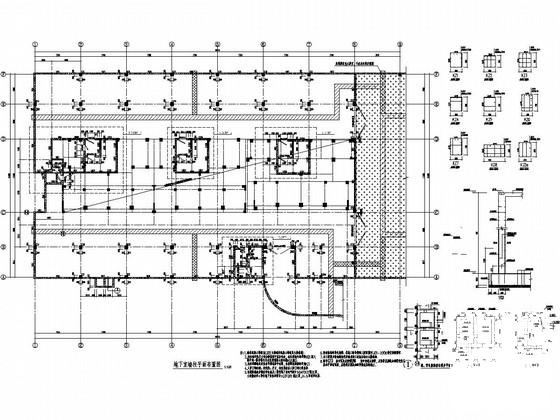

地下室墙柱平面布置图

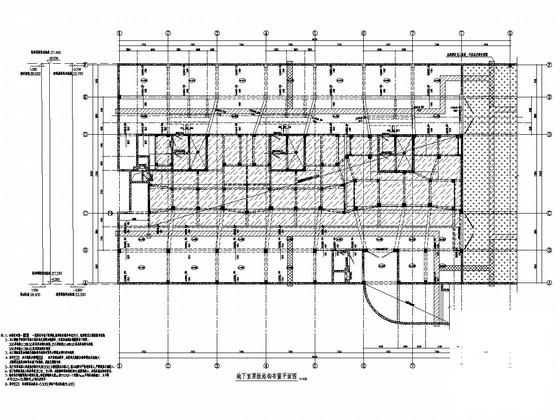

地下室顶板结构布置平面图

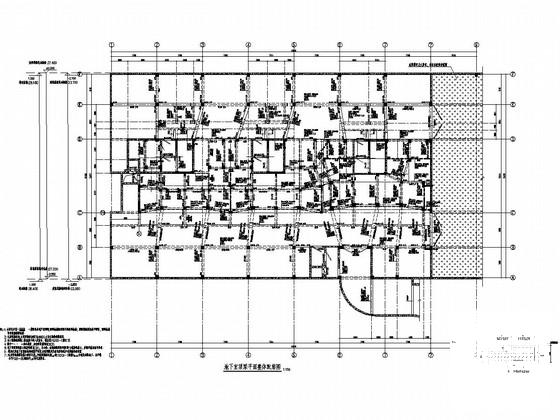

地下室顶梁平面整体配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库结构设计 - 1
    地下车库结构设计 - 1
  • 地下车库结构设计 - 2
    地下车库结构设计 - 2
  • 地下车库结构设计 - 3
    地下车库结构设计 - 3
  • 地下车库结构设计 - 4
    地下车库结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
