地下单层框架剪力墙结构车库结构CAD施工图纸（桩基础）

附件详情

四川地下单层框架剪力墙结构车库 结构施工图 ，含资料目录、 结构设计说明 、地下室基础平面图、桩帽大样图、地下室剪力墙及柱布置图、地下室剪力墙及柱配筋图、地下室顶板梁平法施工图、地下室顶板 结构施工图 、地下室连接部分基础平面图等施工图纸，图纸清晰，内容详细丰富，推荐参考。

项目概要

该项目位于浏阳市城区道吾路；地下室一层，3、4、7栋上部三十一层,5、6栋上部三十一层，框架剪力墙结构。工程地质条件：根据湖南省地质工程勘察院提供的《四季花城二期岩土工程详细勘察报告》,该项目场地稳定，无不良地质现象。 建筑场地类别属Ⅱ类，拟建场地内无可液化性地层,属可进行建设的一般场地。

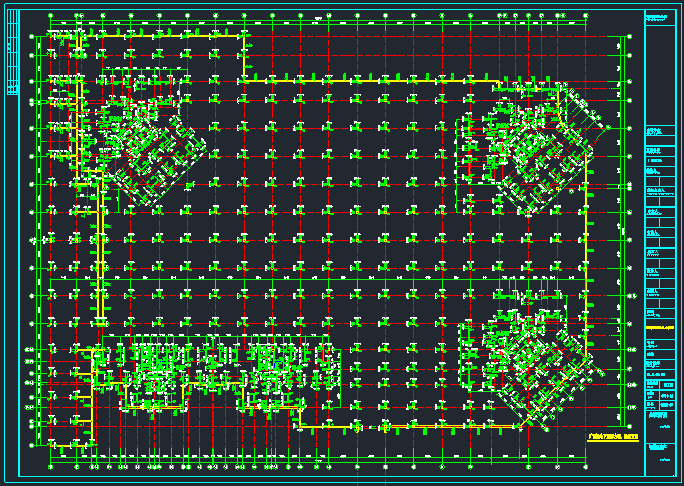

地下室基础平面图

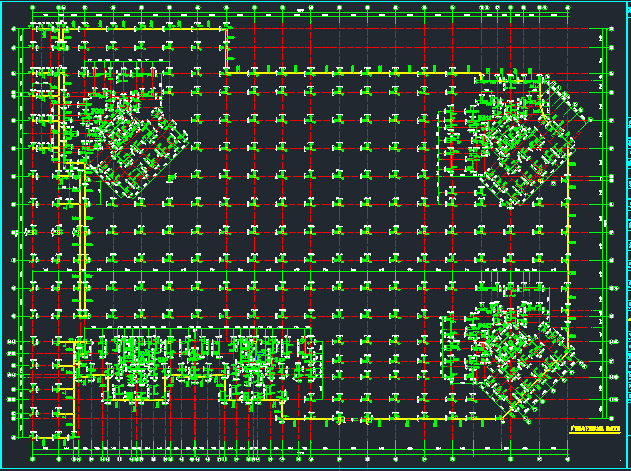

地下室剪力墙、柱布置图

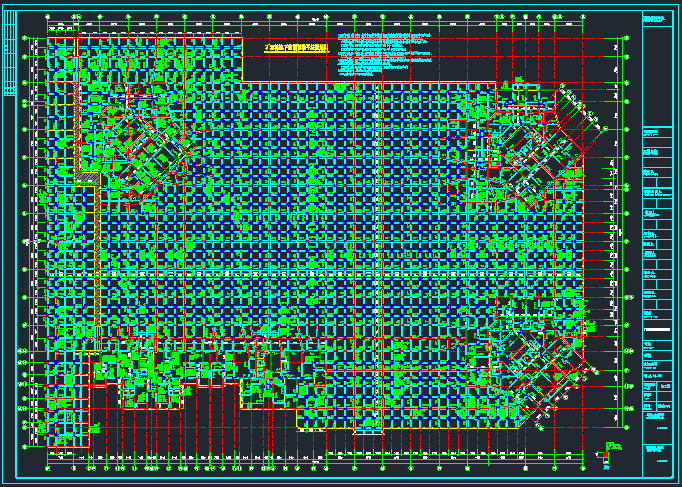

地下室顶板梁平法配筋图

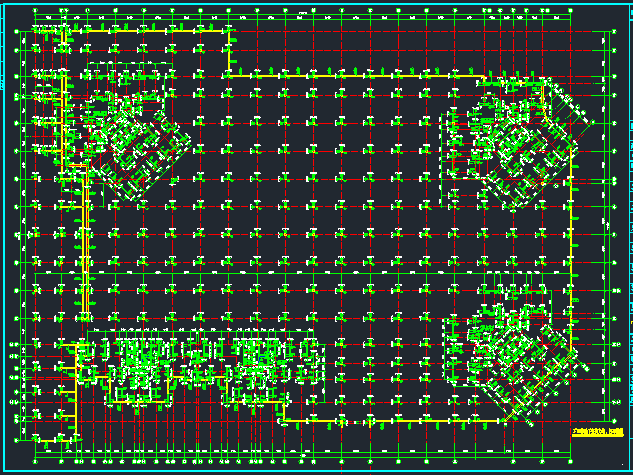

地下室顶板结构平面图

地下室剪力墙、柱布置图

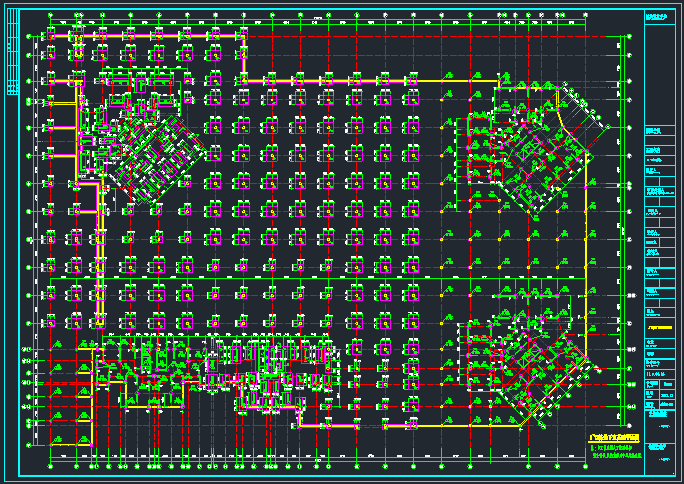

桩基结构平面图

连接部分结构平面图

剪力墙身表

结构设计说明

资料目录
