单层框架结构地下车库结构设计施工图坡道详图

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该项目为山东某小区的地下车库,地下单层,建筑设计结构形式为框架结构,基础形式为柱下独立基础和墙下条形基础+防水板基础,8度设防。

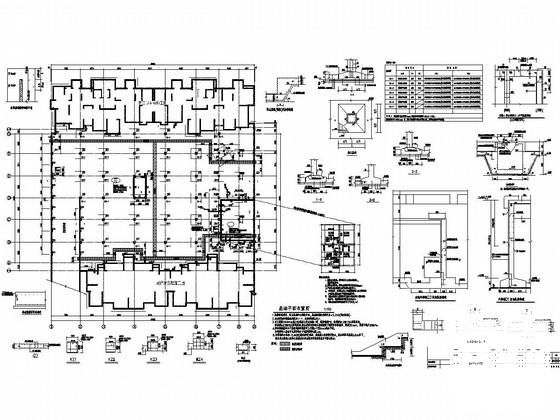

该资料包含: 结构设计说明 、基础 平面布置图 、梁平法施工图、板配筋图、坡道详图、 楼梯详图 等共8张图纸。

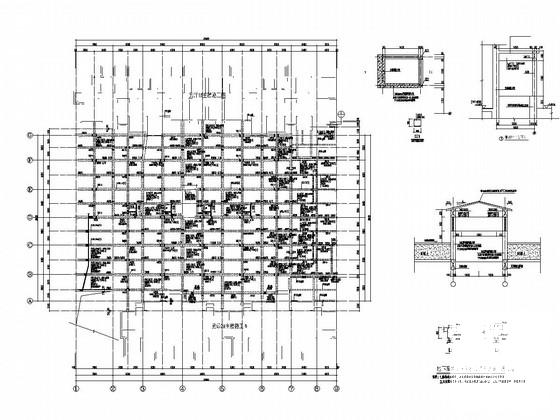

地下车库顶水平标注梁平法施工图

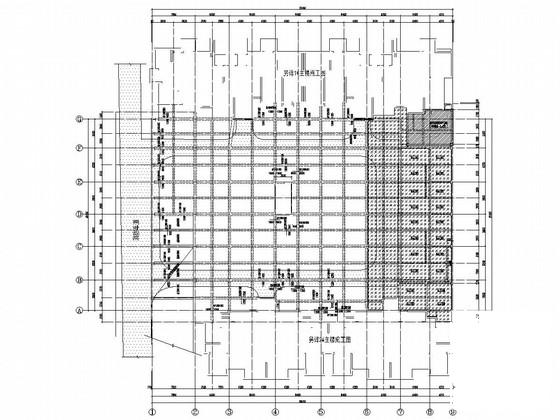

地下车库顶板配筋图

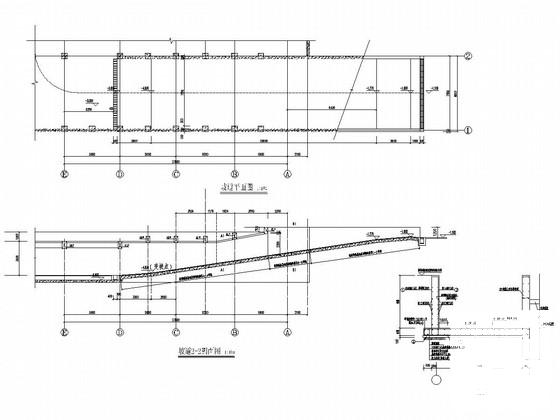

汽车坡道详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层框架结构设计 - 1
    单层框架结构设计 - 1
  • 单层框架结构设计 - 2
    单层框架结构设计 - 2
  • 单层框架结构设计 - 3
    单层框架结构设计 - 3
  • 单层框架结构设计 - 4
    单层框架结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
