地下单层框架结构车库结构设计施工图纸

  • 建筑类别:交通建筑
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 地下室功能:车库
  • 参考图纸:14张
  • 设计年代:近代

附件详情

本项目为山东青岛某安置区车库,地下一层,结构型式为框架结构,基础为桩基,6度设防。
该资料包含: 结构设计说明 、基础结构平面图、基础详图、墙柱平面图、膜壳布置图、 楼梯详图 等共14张图纸。

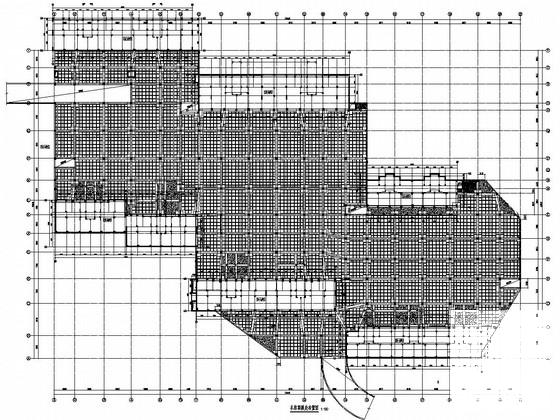

车库顶主梁配筋图

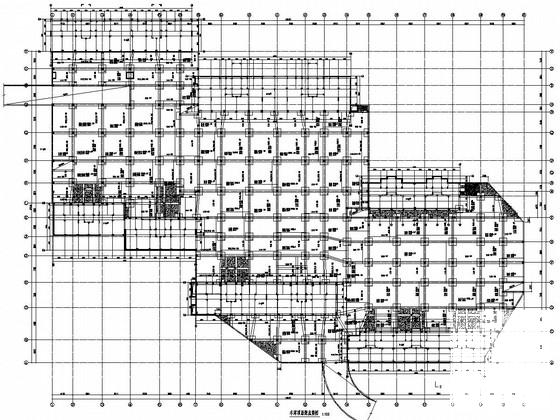

车库顶肋梁底筋图

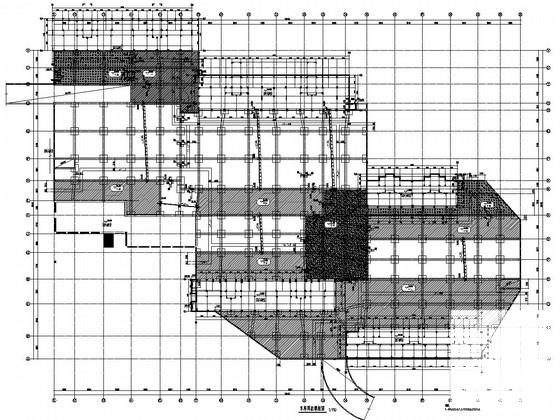

车库顶板模板图

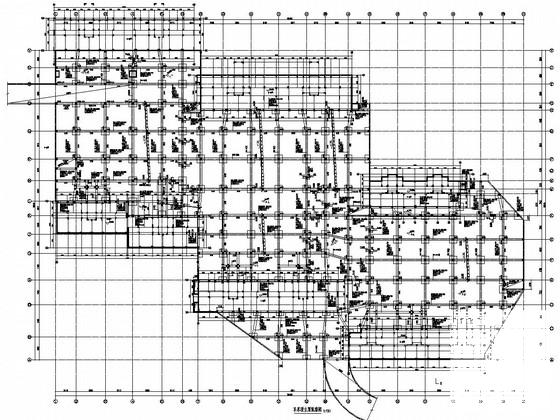

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 地下车库结构图纸 - 1
    地下车库结构图纸 - 1
  • 地下车库结构图纸 - 2
    地下车库结构图纸 - 2
  • 地下车库结构图纸 - 3
    地下车库结构图纸 - 3
  • 地下车库结构图纸 - 4
    地下车库结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
