30层剪力墙结构住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.55kN/平方米
  • 地下室功能:车库
  • 参考图纸:27张
  • 设计年代:近代

附件详情

该项目是住宅楼项目,地上30层,地下一层车库,剪力墙结构,基础采用桩筏基础,基础设计等级为甲级,抗震设防烈地为7度,结构的计算嵌固部位:基础底板,
该资料包含: 结构设计说明 ,桩 平面布置图 ,筏板配筋图,筏板设计说明,竖向构件平法施工图,梁平法施工图,板配筋图,剖面图,大样配筋图等共计27张图。
分享投稿时间:近几年5月。

竖向构件图

梁配筋图

大样图

基础详图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

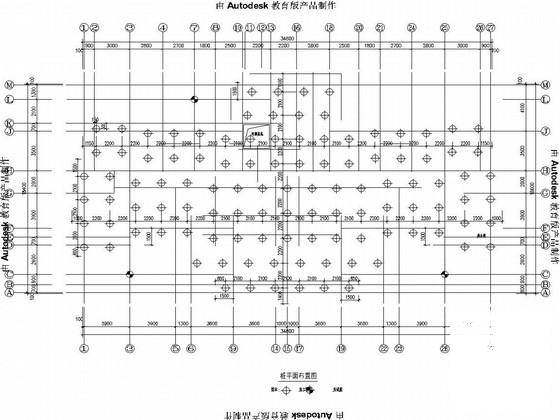

  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 1
    第 1 张图

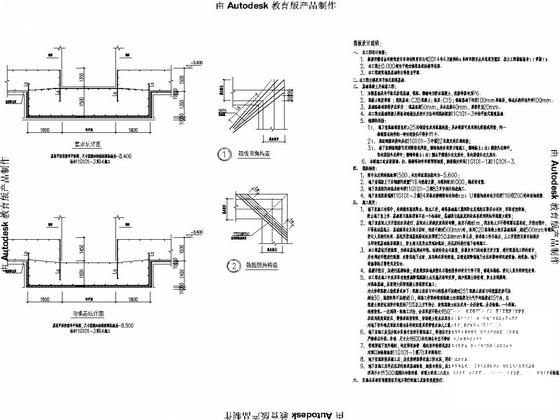

  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 2
    第 2 张图

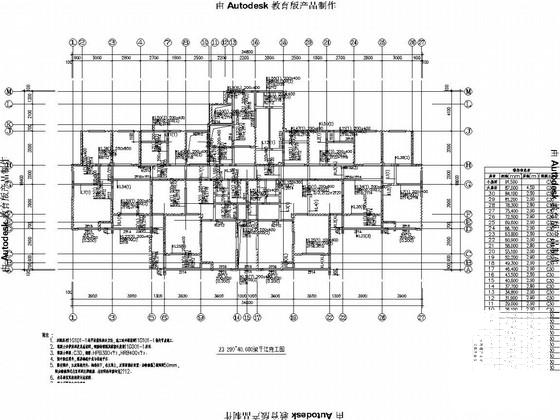

  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 3
    第 3 张图

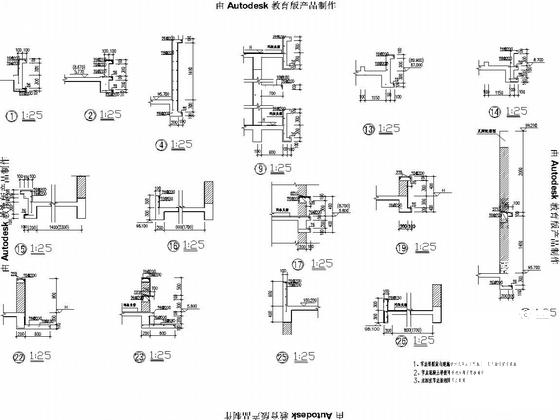

  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 4
    第 4 张图
  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 5
    第 5 张图
  • 30层剪力墙结构住宅楼结构CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
