地上7层短肢剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 地下室功能:车库
  • 参考图纸:15张

附件详情

本项目为四川某小区住宅楼,地上6+1层,地下一层,建筑设计结构形式为短肢剪力墙结构,基础为筏板基础,7度设防。
该资料包含: 结构设计说明 、剪力墙柱布置图、结构平面图、梁配筋图、 楼梯详图 等共15张图纸。

六层结构平面图

三层梁配筋图

屋顶梁配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

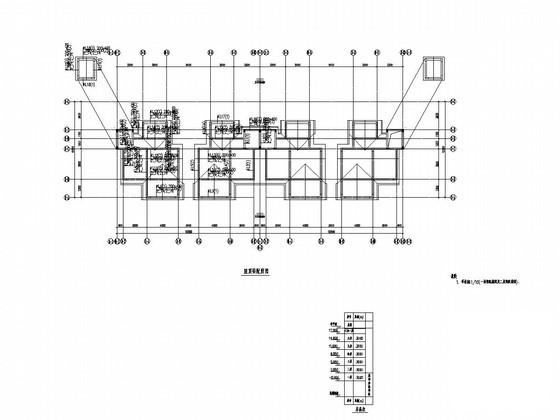

  • 短肢剪力墙结构 - 1
    短肢剪力墙结构 - 1

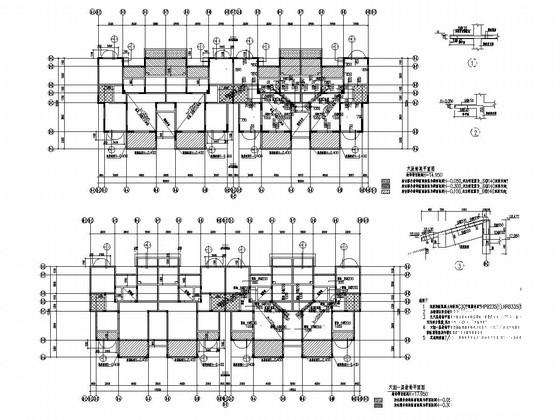

  • 短肢剪力墙结构 - 2
    短肢剪力墙结构 - 2

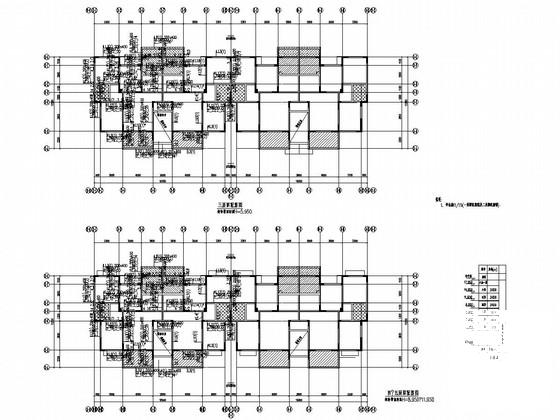

  • 短肢剪力墙结构 - 3
    短肢剪力墙结构 - 3

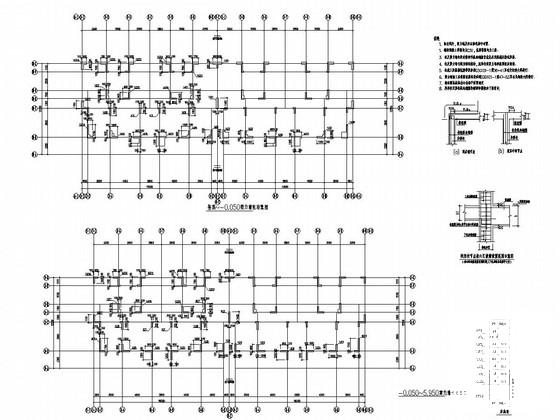

  • 短肢剪力墙结构 - 4
    短肢剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
