7层异形柱框架剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目是河南住宅楼项目,地上7层,地下2层,采用异形柱框架-剪力墙结构,筏板基础,基础设计等级为丙级,抗震设防烈度为7度,该项目独立基础下采用三七灰土垫层法处理地基。

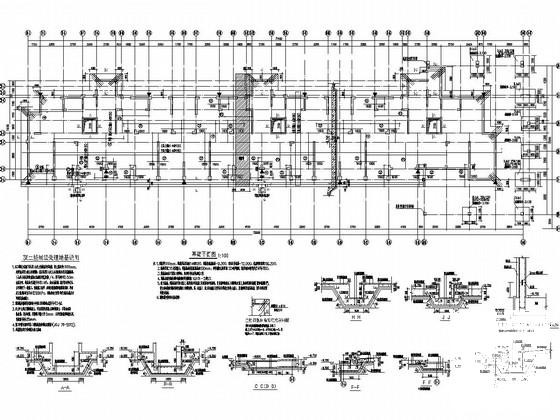

该资料包含:结构设计总说明,基础平面图,剪力墙、柱平法施工图,剪力墙柱表,梁平法施工图,板平法施工图,节点详图, 楼梯详图 等共计36张图。
分享投稿时间:近几年1月。

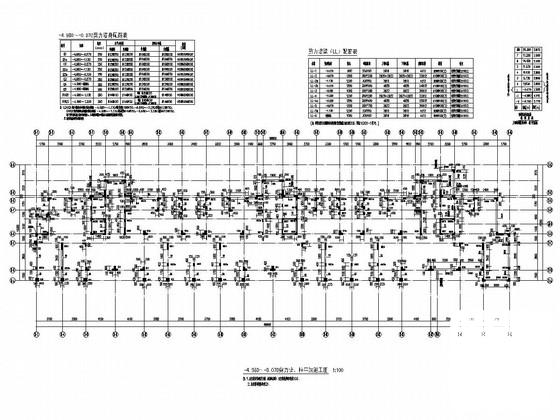

-4.980~-0.070剪力墙、柱平法施工图

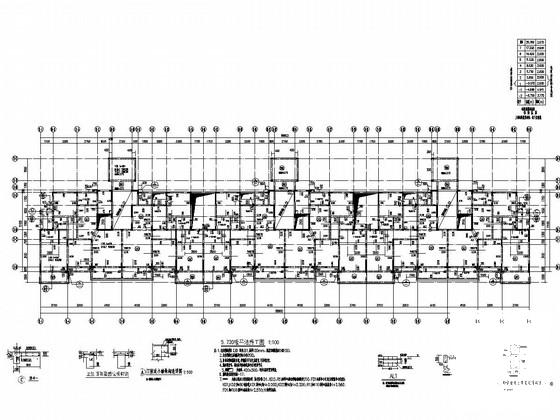

5.730板平法施工图

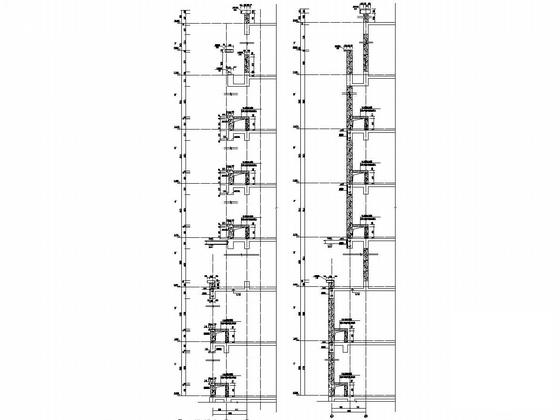

节点详图

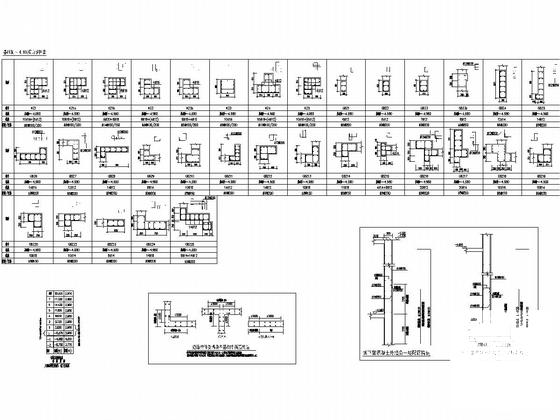

剪力墙柱表

5.730梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱剪力墙结构 - 1
    异形柱剪力墙结构 - 1
  • 异形柱剪力墙结构 - 2
    异形柱剪力墙结构 - 2
  • 异形柱剪力墙结构 - 3
    异形柱剪力墙结构 - 3
  • 异形柱剪力墙结构 - 4
    异形柱剪力墙结构 - 4
  • 异形柱剪力墙结构 - 5
    异形柱剪力墙结构 - 5
  • 异形柱剪力墙结构 - 6
    异形柱剪力墙结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
