5栋11层框架剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 地下室功能:车库,其他
  • 参考图纸:39张
  • 设计年代:近代

附件详情

该附件为浙江某五栋普通的高层住宅楼,均为地上11层,地下一层,建筑设计结构形式为框架剪力墙结构,基础为高强预应力混凝土管桩,带十字型钢桩尖。

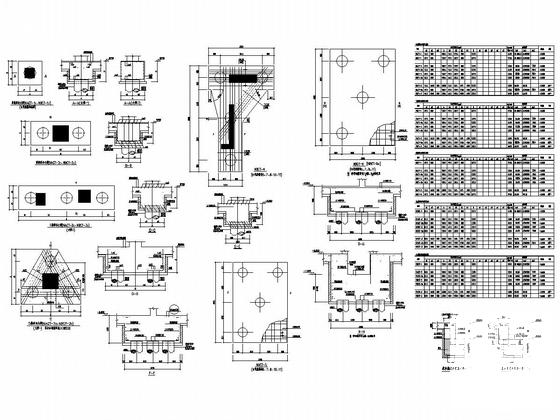

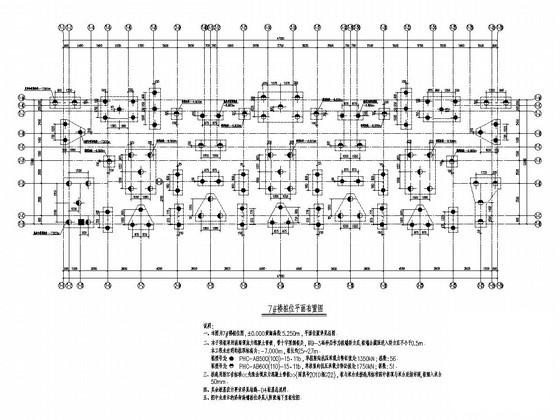

该资料包含:桩位平面布置图、承台 平面布置图 、承台详图、墙柱定位图、结构模板、板配筋平面图、梁配筋图、 节点详图 等共39张图。

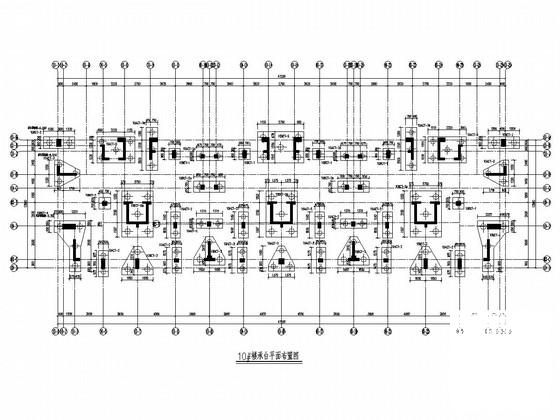

10#楼承台平面布置图

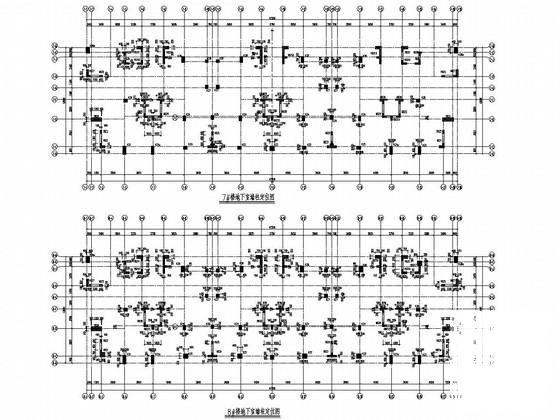

7#、8#楼地下室墙柱定位图

标准层结构模板图

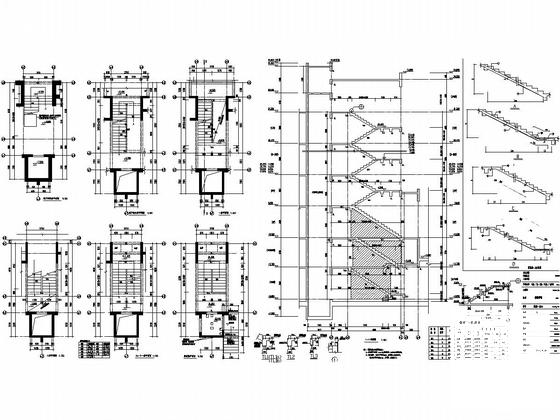

楼梯详图

二层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 1
    第 1 张图
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 2
    第 2 张图
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 3
    第 3 张图
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 4
    第 4 张图
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 5
    第 5 张图
  • 5栋11层框架剪力墙结构住宅楼结构施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
