11层框架剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.75kN/平方米
  • 参考图纸:19张

附件详情

该附件为浙江某普通的住宅楼,地上11层,结构型式为框架剪力墙结构,基础为人工挖孔桩基础,6度设防。

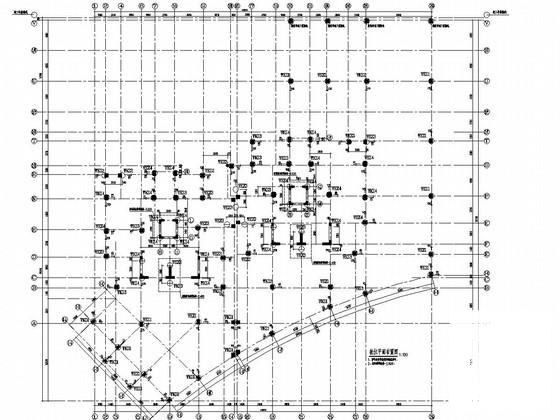

该资料包含: 结构设计说明 、桩位平面布置图、基础 平面布置图 、剪力墙、柱平法施工图、梁平法施工图、板配筋图等共19张图纸。

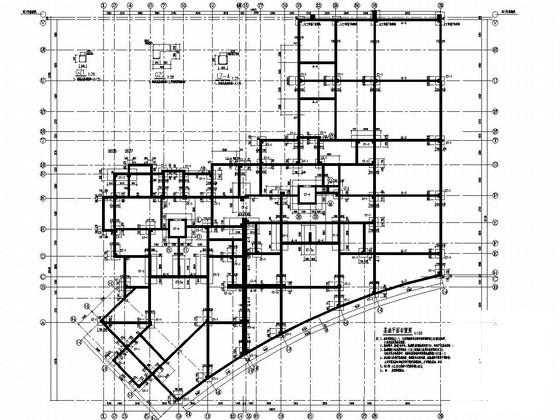

基础平面布置图

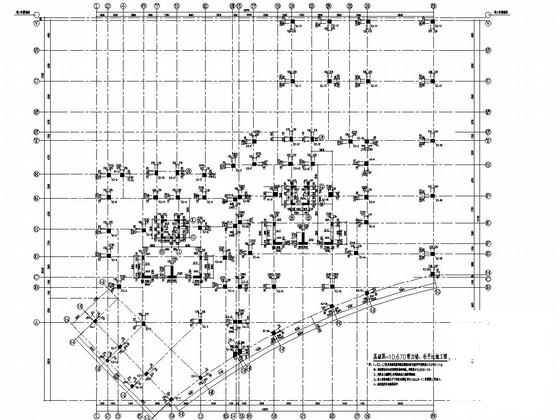

基础顶~10.670剪力墙、柱平法施工图

二层板配筋图

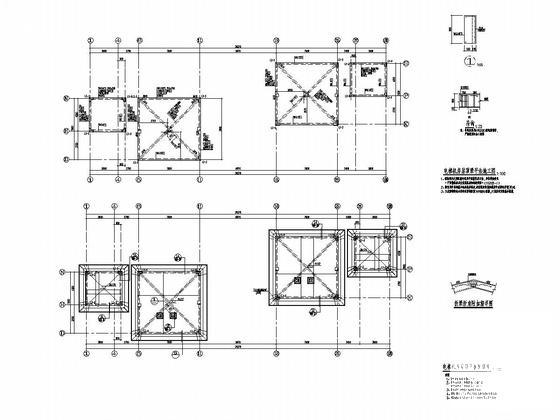

电梯机房屋顶平板配筋图

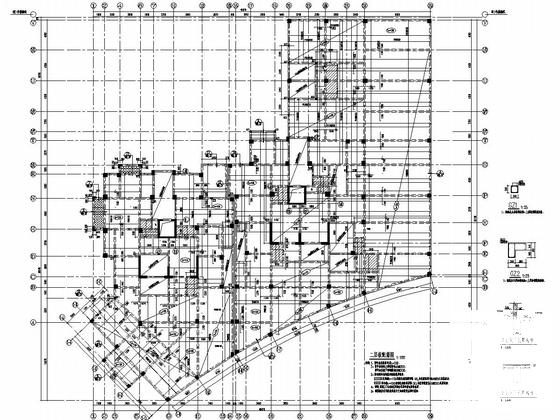

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 1
    第 1 张图
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 2
    第 2 张图
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 3
    第 3 张图
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 4
    第 4 张图
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 5
    第 5 张图
  • 11层框架剪力墙结构住宅楼结构施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
