高层剪力墙结构住宅楼结构设计施工图纸

附件详情

某高层剪力墙住宅结构图
该资料为:某高层剪力墙住宅结构图
抗震设防烈度:7度
基本风压值:0.45kN/平方米
基本雪压值:0.40kN/平方米
该资料包含:
结构设计总说明、地下二层人防底板配筋图、地下二层人防顶板配筋图、地下二层墙体模板图、墙体剖面图、门框墙详图、地下二层底板水箱集水坑详图、地下二层底板电梯井坑详图、水箱间基础平面大样、扩散室竖井详图、地下二层内墙洞口配筋图、门框墙详图、采光井详图、防爆波电缆井详图、人防通道详图、地下一层墙体模板图、连梁表、地下一层暗柱表、地下一层顶板配筋图、各层墙体模板图、连梁表、墙身表、各层暗柱表、各层顶板配筋图、屋面圆筒构架详图、楼梯结构图共32张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

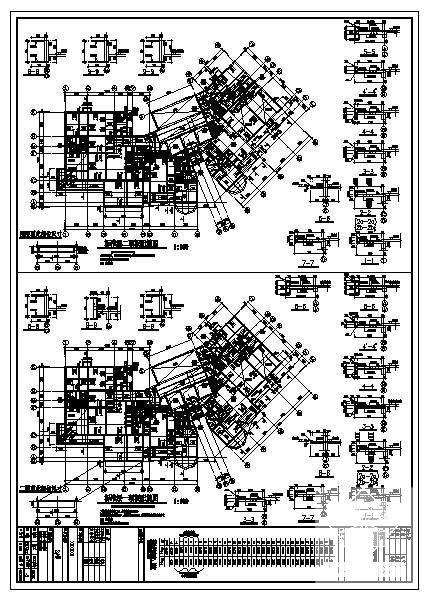

  • 高层剪力墙结构设计 - 1
    高层剪力墙结构设计 - 1

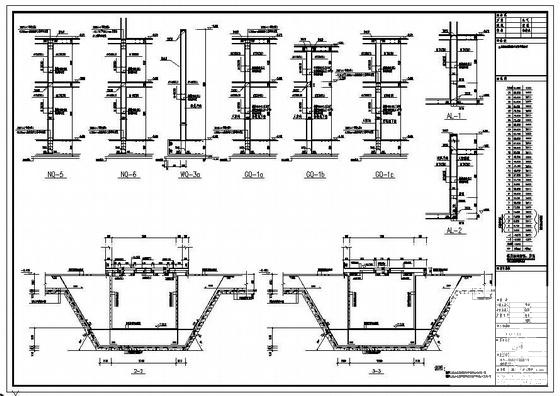

  • 高层剪力墙结构设计 - 2
    高层剪力墙结构设计 - 2

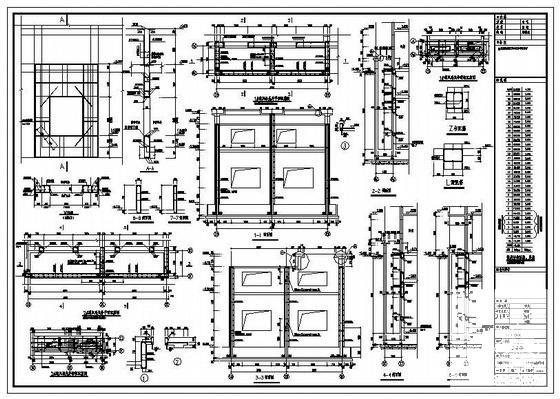

  • 高层剪力墙结构设计 - 3
    高层剪力墙结构设计 - 3

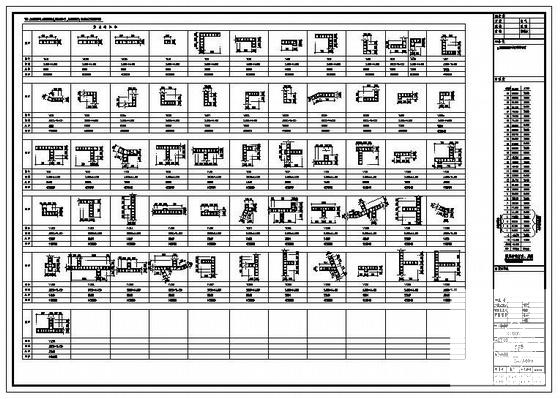

  • 高层剪力墙结构设计 - 4
    高层剪力墙结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
