24层剪力墙住宅楼结构图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张
  • 设计年代:近代

附件详情

附件详情:该项目为住宅楼项目,建筑设计结构形式为剪力墙结构,基础形式为桩基础,采用预应力高强混凝土管桩,地基基础设计等级为乙级,抗震设防烈度为7度,场地为Ⅱ类。

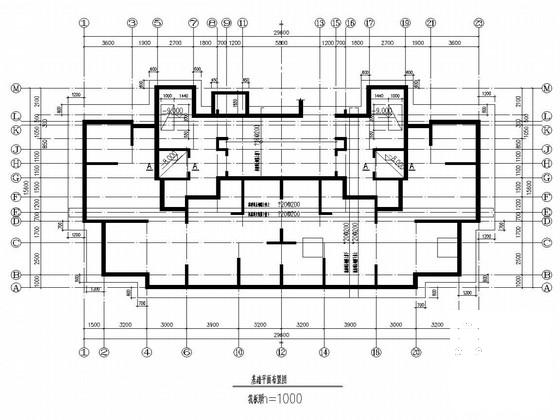

该资料包含:结构设计总说明,剪力墙配筋说明,桩平面布置图,基础平面布置图,竖向构件 平面布置图 ,约束边缘构件详图,梁配筋图,模板及板配筋图, 楼梯详图 等共计30张图。
分享投稿时间:近几年。

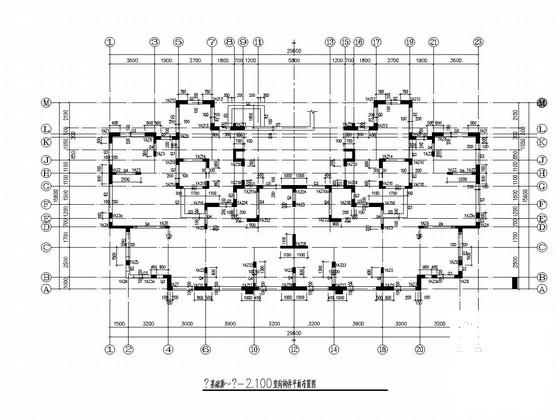

基础顶~-2.100竖向构件平面布置图

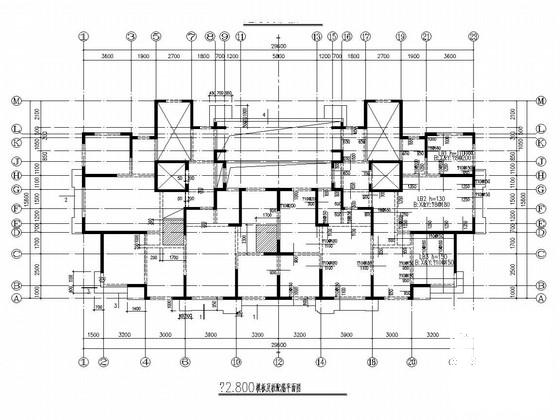

-0.100模板及板配筋平面图

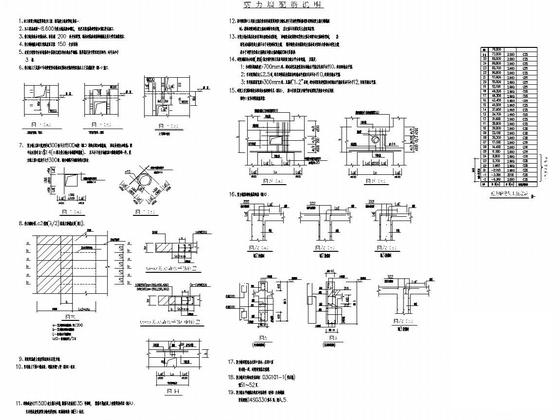

详图

楼梯图

-0.100梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 24层剪力墙住宅楼结构图纸 - 1
    第 1 张图
  • 24层剪力墙住宅楼结构图纸 - 2
    第 2 张图
  • 24层剪力墙住宅楼结构图纸 - 3
    第 3 张图
  • 24层剪力墙住宅楼结构图纸 - 4
    第 4 张图
  • 24层剪力墙住宅楼结构图纸 - 5
    第 5 张图
  • 24层剪力墙住宅楼结构图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
