4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集)

  • 附件设计说明:有
  • 建筑类别:办公,科研
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:10980平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:10年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 特殊系统:雨水回收,气体消防,消防炮
  • 大样节点:水箱,水泵,泵房,卫生间,集水坑,阀门管件,设备房布置
  • 热水供应方式:集中热水供应
  • 项目所在地:江苏

附件详情

  • 室内 给排水施工图 设计说明
  • 给排水消防工程图例 主要材料表
  • 给排水总平面图
  • 总平面及竖向规划

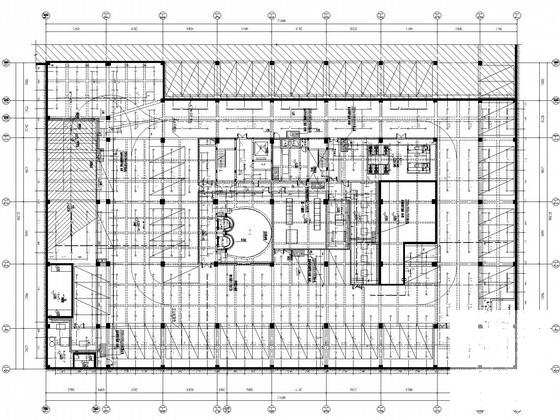

  • 地下室自动喷淋平面图
  • 地下室给排水、消防平面图
  • 首层给排水、消防平面图
  • 二层给排水、消防平面图
  • 三层给排水、消防平面图
  • 四层给排水、消防平面图
  • 屋顶给排水、消防平面图
  • 水泵房管线布置定位图
  • 卫生间给排水平面图
  • 水泵房剖面、系统图
  • 天面消防水箱间大样图
  • 消火栓系统原理图
  • 自动喷淋系统原理图
  • 给水系统原理图
  • 排水系统原理图
  • 大空间智能型主动喷水灭火系统原理图及设计说明
  • 集水坑大样图
  • 雨水收集设备房管线布置定位平面图
  • 雨水收集处理工艺说明及流程图

附件详情

该项目位于江苏,建筑类别:多层公共建筑(一星公共绿色建筑);建筑设计面积:总建筑设计面积:10981.19平米,地上建筑设计面积:7847.63平米,地下建筑设计面积:3133.56平米,建筑高度:20.60米,消防高度:19.25米。
设计范围:室内外给排水系统; 室内消火栓系统; 自动喷水灭火系统; 建筑灭火器配置; 高空水炮给水系统;配电房气体灭火系统;室外消火栓系统另见小区总图设计;雨水收集处理系统。
,共22页。

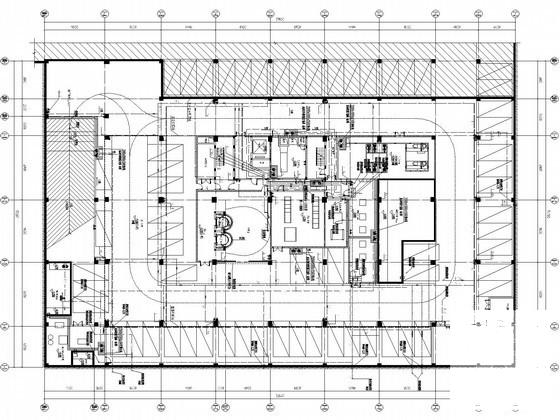

地下室给排水、消防平面图

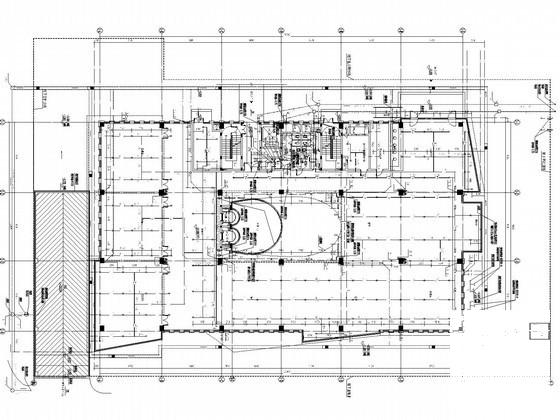

首层给排水、消防平面图

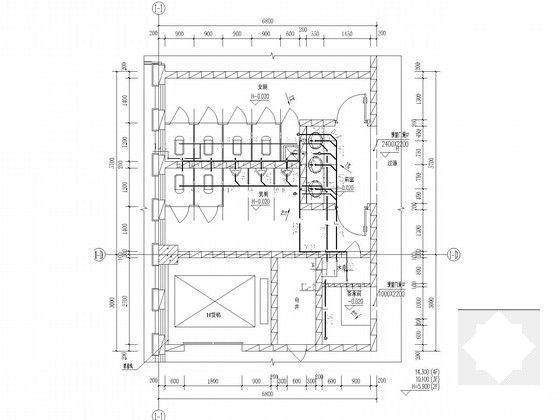

卫生间给排水平面图

雨水收集设备房管线布置定位平面图

消火栓系统原理图

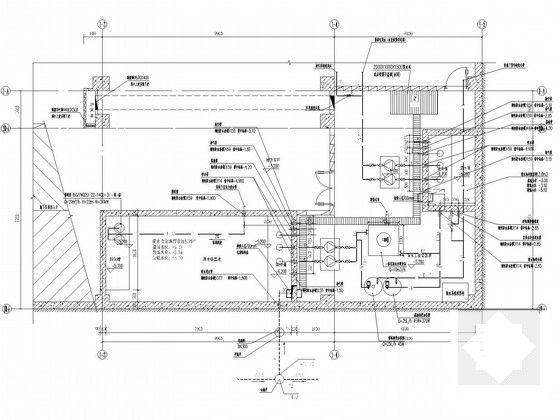

水泵房管线布置定位图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 1
    第 1 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 2
    第 2 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 3
    第 3 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 4
    第 4 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 5
    第 5 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 6
    第 6 张图
  • 4层建设科研设计大厦给排水施工图纸(高空水炮雨水收集) - 7
    第 7 张图
以上是部分截图,请下载附件后查看完整高清内容
