5层科研楼给排水CAD图纸

  • 附件设计说明:有
  • 建筑类别:科研
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 项目所在地:四川

附件详情

  • 设计说明及图例
  • 生活给水管道系统透视图

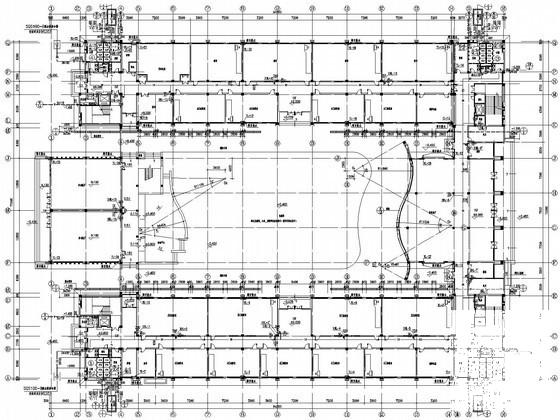

  • 首层平面
  • 二层平面
  • 三层平面
  • 四层平面
  • 五层平面
  • 屋面平面
  • 卫生间给排水管道大样图
  • 开水间给排水管道大样图
  • 生活污水管道系统透视图
  • 生活污水管道系统透视图
  • 雨水管道系统透视图

附件详情

项目位于四川,是一栋五层实验楼项目,层高为21米;
设计范围:室内给排水设计、室内消火栓给水设计、内排雨水设计、建筑灭火器配置设计;
,共计10张图纸


屋面给排水平面图

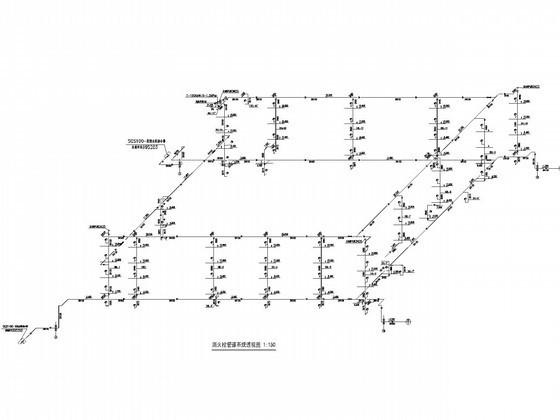

消火栓管道系统透视图

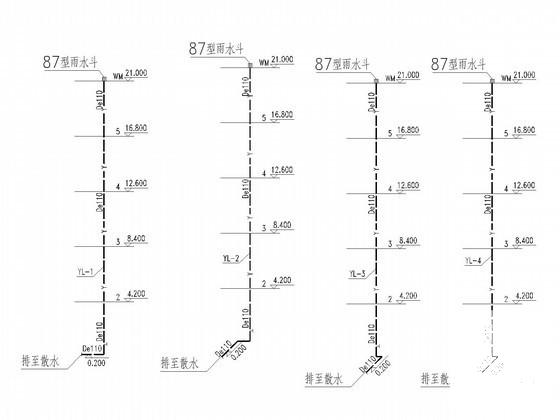

雨水管道系统透视图
