32层商业、科研综合大楼暖通设计施工图纸

  • 设计详细说明:有
  • 建筑类别:商业,科研
  • 建筑高度类型:超高层建筑
  • 建筑设计面积:154457平方米
  • 建筑地上层数:三十二层
  • 建筑地下层数:三层
  • 图纸设计深度:施工图
  • 设计内容:空调
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统
占地面积为19178平方米,总建筑面积154457平方米,计容面积111732平方米,不计容面积42725平方米,其中主塔楼A座建筑高度148.2米,B座建筑高度81.6米。本项目功能为商业、科研厂房。
本项目由A座(超高层建筑)、B座(高层建筑)二座组成,其使用功能均为厂房。其中:A座地上32层,十二层和二十四层为消防避难层;B座地上18层。A、B座之间一层为架空车库。地下共3层,主要功能为车库、设备房,停车数1169辆。建筑总高度为148.2米,属一类高层建筑。项目耐火等级一级,结构选型为框架核心筒结构、框架剪力墙结构,设计使用年限为50年,建筑物抗震烈度按7度设防。
根据业主使用要求,A、B塔楼科研厂房空调系统配置如下:
公共部分及新风系统设独立的集中供冷系统,科研厂房区域内空调系统为多联机空调系统。
A、B塔楼科研厂房新风及公共部分合用一个集中供冷系统,冷冻机房设置在地下三层。
A座避难层空调通风平面图
A座十二层(避难层)空调水管、冷媒管平面图
B座三~八层空调通风平面图

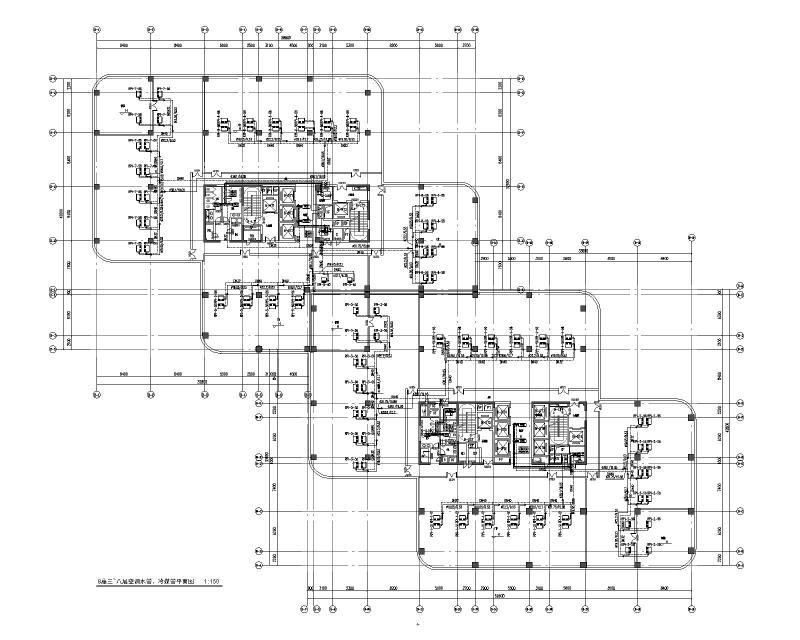

B座三~八层空调水管、冷媒管平面图
地下三层管道平面图
一层通风空调平面图
B座空调新风、排风系统示意图
空调机房及换热站水系统原理图
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 暖通设计施工图纸 - 1
    暖通设计施工图纸 - 1
  • 暖通设计施工图纸 - 2
    暖通设计施工图纸 - 2
  • 暖通设计施工图纸 - 3
    暖通设计施工图纸 - 3
  • 暖通设计施工图纸 - 4
    暖通设计施工图纸 - 4
  • 暖通设计施工图纸 - 5
    暖通设计施工图纸 - 5
  • 暖通设计施工图纸 - 6
    暖通设计施工图纸 - 6
  • 暖通设计施工图纸 - 7
    暖通设计施工图纸 - 7
  • 暖通设计施工图纸 - 8
    暖通设计施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
