丰城11层综合办公楼给排水CAD施工图纸(二类高层)

  • 建筑类别:综合楼
  • 建筑地上层数:11层
  • 出图日期:2009
  • 设计阶段:施工图设计
  • 供水方式:市政供水,高位水箱,气压设备供水
  • 污废水排水体制:合流
  • 设计内容:给排水,消火栓,自动喷水

附件详情

该项目地处江西丰城市,为十一层综合楼,属二类高层.一~三层为营业厅,四~十层为办公,十一层为员工休息室.二.设计范围室内给排水及消防给水设计.


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

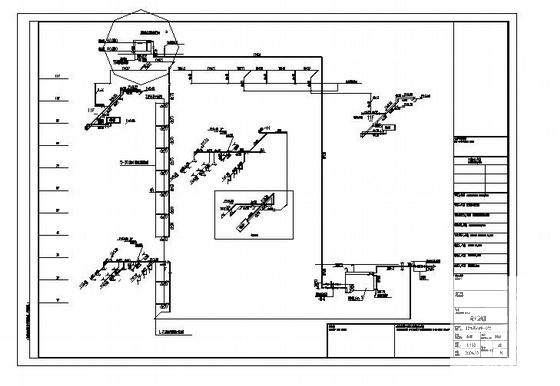

  • 丰城11层综合办公楼给排水CAD施工图纸(二类高层) - 1
    第 1 张图

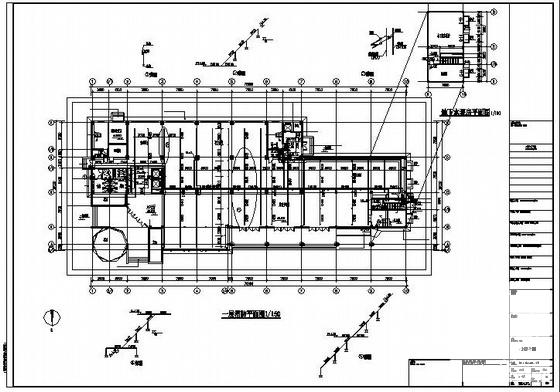

  • 丰城11层综合办公楼给排水CAD施工图纸(二类高层) - 2
    第 2 张图

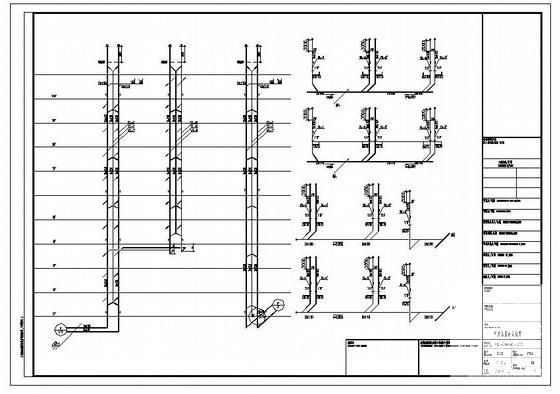

  • 丰城11层综合办公楼给排水CAD施工图纸(二类高层) - 3
    第 3 张图

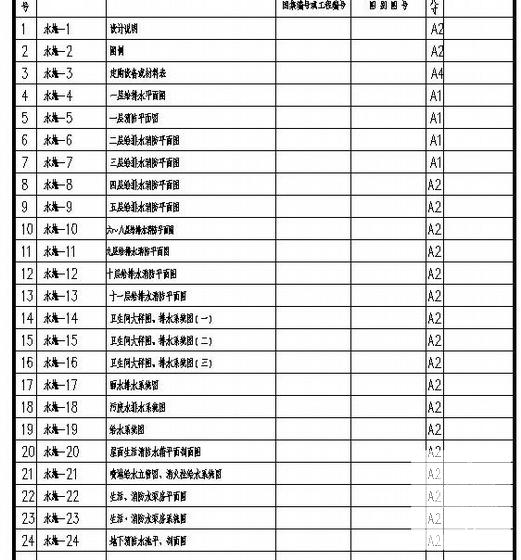

  • 丰城11层综合办公楼给排水CAD施工图纸(二类高层) - 4
