二类高层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：16层
- 图纸设计深度：施工图
- 参考图纸：18张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水体制：雨污分流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：江西
附件详情
- 给排水平面图
- 喷淋平面图
- 大样图
- 给水系统图
- 消防系统 图
- 排水系统图
- 喷淋系统图
- 消火栓系统图
- 消防系统图
- 排水系统图
- 给水系统图
附件详情
该项目为16层住宅，为二类高层住宅。
，共18张。
排水系统图
喷淋平面图
商业排水系统
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

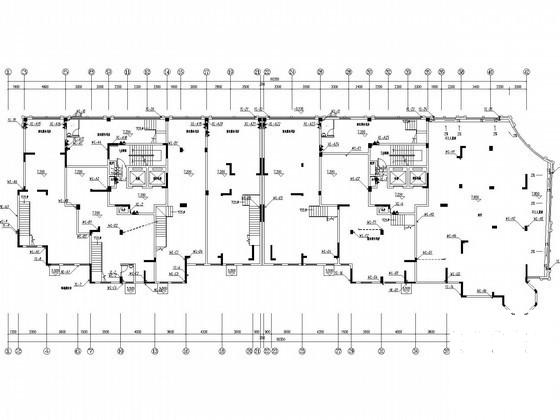

第 1 张图 -

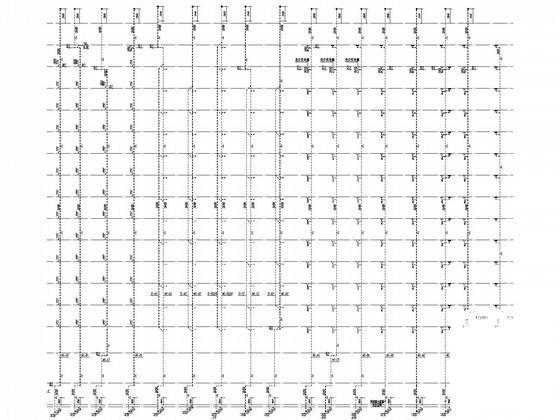

第 2 张图 -

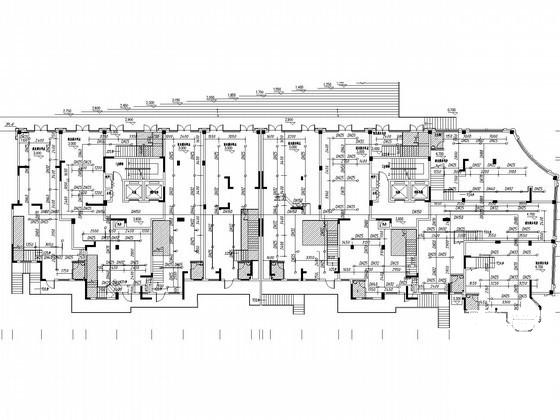

第 3 张图 -

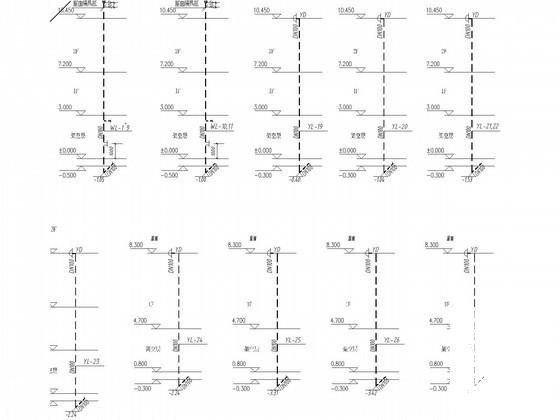

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.91 MB
- 收藏次数：0
-
文件名称：
附件-995859995587887880585.rar
