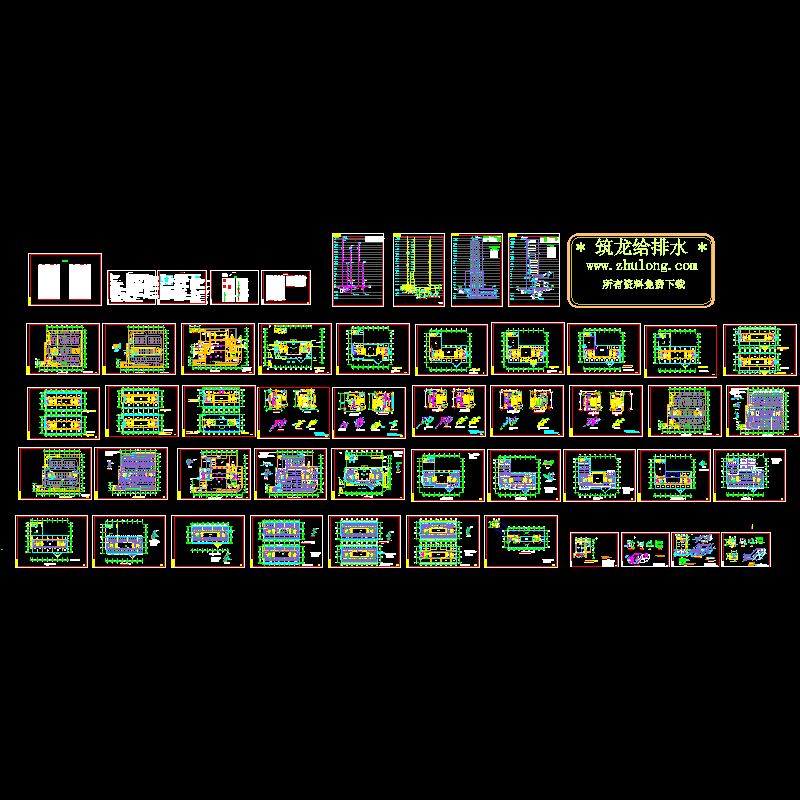

高层综合楼给排水CAD施工图纸

附件详情

该资料范围包括建筑红线以内的室内外给排水管道及消防管道等设计；本套设计图纸为室内给水排水及消防设计；该项目设有生活给水系统、生活污水系统、消火栓给水系统、湿式自动喷水给水系统。1、生活给水系统：（1）水源：该项目的供水水源为城市自来水，据甲方提供的设计资料，引入一根DN200的给水管道，另引入一根DN150的给水管道，经总水表后接入，供水压力0.18MPa。2、生活排水系统：（1）该项目污、废水为合流制排水系统，一层以上污水自流至室外（底部污水立管管径放大一号），一层污水单独排放至排出管，经室外化粪池后排入市政污水管网。（2）粪便污水排放量最高日为92m/h，平均时为12m/h；厨房含油污水最高日排放量为14m/h，平均时为1.8m/h。3、 ：室外消防水量30L/s，火灾延续时间3h；室内消火栓水量40L/s，火灾延续时间3h；自动喷水灭火系统按各部分危险等级最大值（大堂-中危险Ⅰ级）的喷水强度6L/min·m 和作用面积260m 取值，设计流量为36L/s，喷水灭火1h。室内消防用水全部存于地下一层消防水池内，容积910m ，其中消防贮水565m ，其余为冷却塔补水贮存量V=48m 及空调系统水蓄冷循环用水量。消防加压泵全部设在地下一层消防水泵房内，高位水箱间设18m 消防高位水箱和增压稳压设备。
