19层度假村山地宾馆给排水CAD施工图纸(喷淋系统)
- 附件设计说明：有
- 建筑类别：娱乐餐饮
- 建筑层数：高层建筑
- 建筑高度：85.100m
- 地上楼层：19层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：两区
- 污废水排水体制：分流
- 设计内容：给水系统, 热水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
- 地下室：车库
- 设置场所火灾危险等级：中危险级Ⅰ级
- 参考图纸：20-50张
- 设计年代：近代
附件详情
浙江某地山地宾馆工程：
包括，给水系统，排水系统，热水系统，
消防系统
，喷淋系统。其中该单体地上最高十九层，地下一层。建筑屋面最高高度为85.100米。卫生间仅预留干管，支管由装修设计完成。
图纸共20张

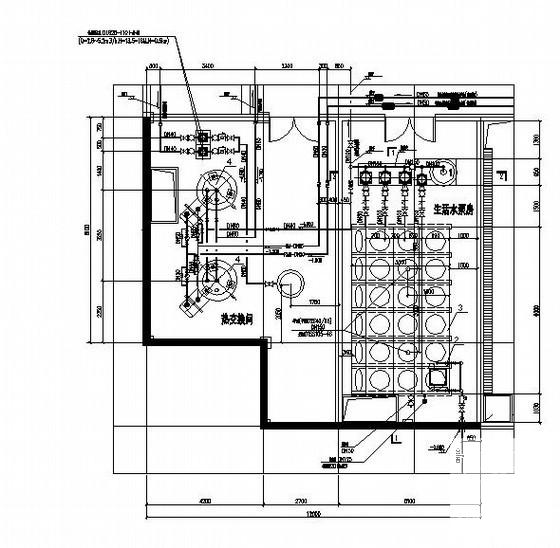

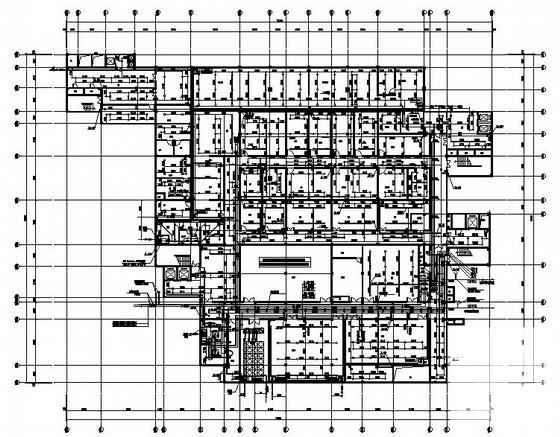

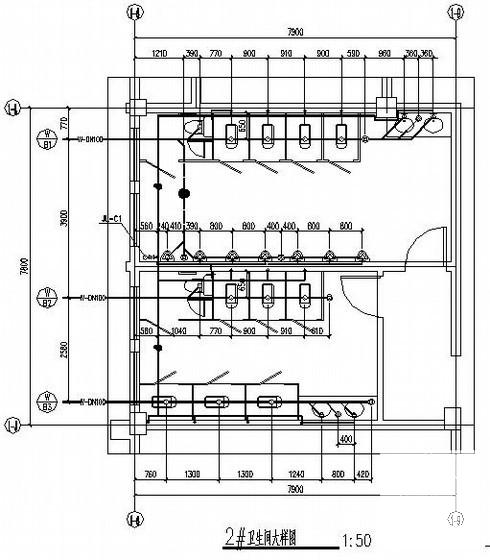

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：4.91 MB
- 收藏次数：0
-
文件名称：
附件-995860589978595856886.rar
