物流中心给排水消防CAD施工图纸（自动喷淋系统）
- 附件设计说明：有
- 建筑类别：其他
- 建筑设计面积：26205.899平方米
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废分流,雨污分流
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：15
- 项目所在地：广东
附件详情
- 给排水总平面图
- 给水-消防总平面图
- 给排水设计说明
- 消防设计说明
- 给排水平面图

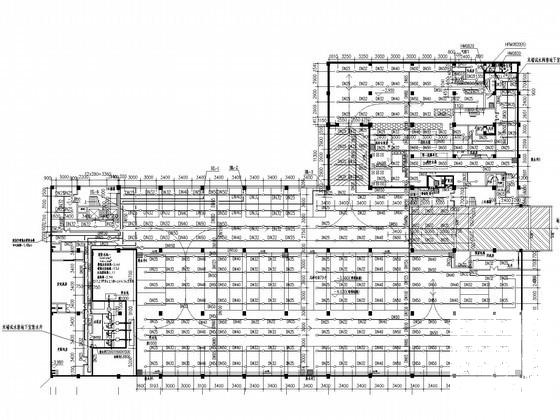

- 喷淋平面图
- 消防泵房大样图
- 卫生间大样图
- 给水、污水、集水井排水系统原理图
- 雨水系统原理图
- 消火栓系统原理图
- 自动喷淋系统原理图
附件详情
工程总占地面积8064平方米，总建筑面积26205.899平方米，该资料范围包括生活给水系统、生活污废水系统、雨水系统。
，共37张。

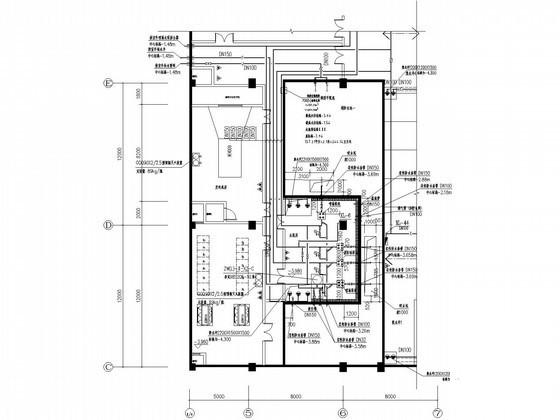

泵房平面图
洗消给水系统图

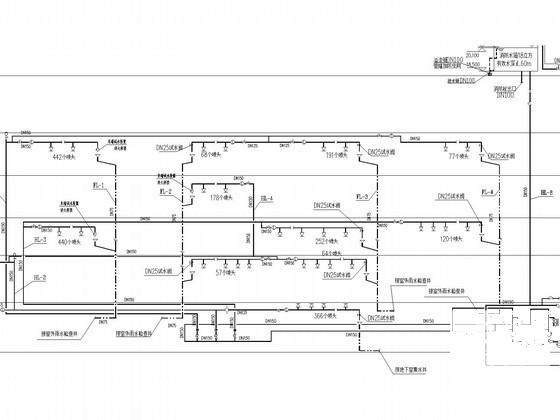

自喷系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：6.12 MB
- 收藏次数：0
-
文件名称：
附件-995859957509996568897.rar
