8层星级宾馆给排水图纸（湿式自动喷淋蒸汽系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,宾馆,酒店,餐饮
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
地下室用途：商业,车库,设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池,水塔
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,水泵,泵房,卫生间,洗衣房,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应

附件详情

资料目录、设备材料表
设计总说明
地下室给水排水平面图
地下室消防给水平面图
给水排水平面图
消防给水平面图
地下室泵房、热交换站基础图
地下室泵房、热交换站设备安装平、剖面图
地下室泵房、热交换站系统图
卫生间给排水大样图、浴室淋浴给水系统图
冷水给水系统图
热水给水系统图、蒸汽系统图
排水系统图
消火栓系统图
自动喷水系统图

附件详情

该项目位于北方，该项目为二类高层建筑（建筑高度为33.80m），有空调系统。地下室为汽车库、空调机房、生活消防泵房、热交换站、配电室；一层为商场；二、三层作洗浴、餐饮用，四~六层为宾馆；七层为会议室，八层为预留设备用房。
设计范围：根据规范及业主委托要求，该资料包括室内给水、排水系统、热水供应系统、蒸汽系统、消防火栓系统、湿式自动喷水系统及灭火器配置设计。
，共25张图。

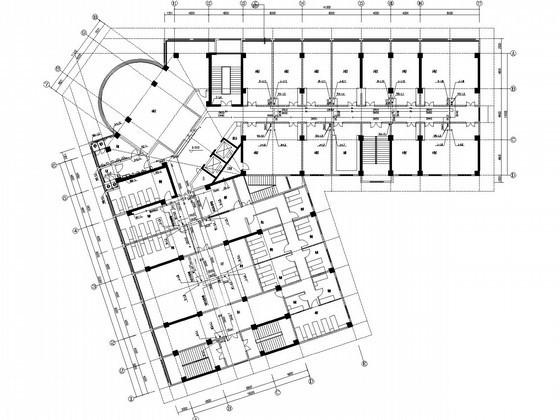

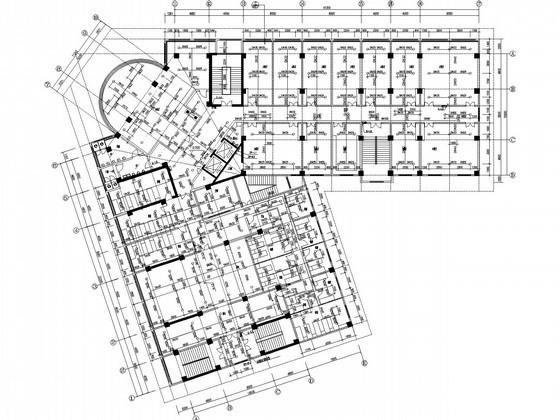

三层给水排水平面图

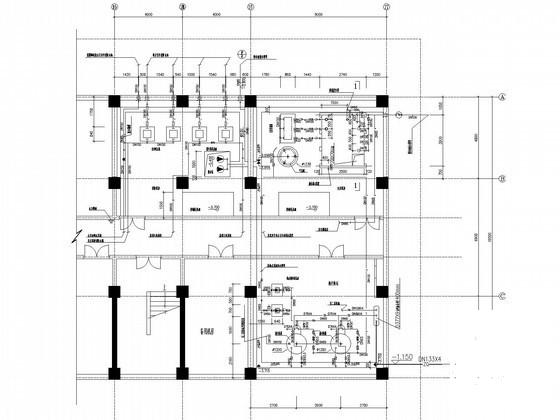

地下室泵房、热交换站设备安装平、剖面图

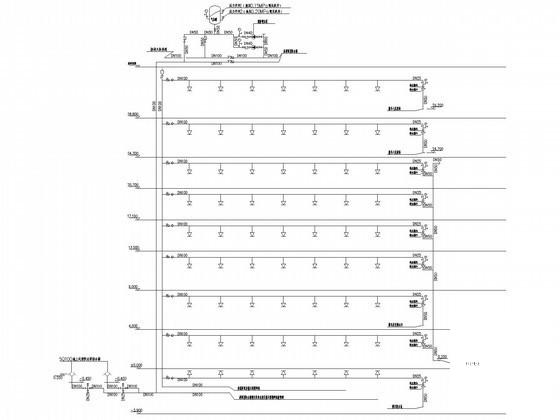

自动喷水系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
