大型美食城工程给排水图纸（给排水计算书）(自动喷淋系统图)
- 附件设计说明：有
- 建筑类别：餐饮
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：7层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 地下室用途：设备用房,其它
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统,循环冷却水系统
- 排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
- 消防设计：室内消火栓系统,喷淋系统,消防炮系统,湿式灭火系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水,分区供水,高位水箱供水
- 供水分区：两区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：30
- 特殊系统：消防炮
- 大样节点：水箱,水泵,泵房,卫生间,集水坑,阀门管件
- 热水供应方式：集中热水供应
- 项目所在地：内蒙古
附件详情
- 资料目录
- 设备及主要材料表
- 给排水设计施工说明
- 地下一层给排水平面图
- 地下一层消防平面图
- 给排水平面图
- 消防平面图
- 给水系统图
- 消火栓系统图
- 自动喷淋系统图
- 雨水系统图
- 排水系统图
- 地下室集水井潜水泵配管图
- 泵房给排水大样图
- 卫生间给排水大样图
附件详情
该项目位于内蒙古，该项目为二类高层公共建筑,地上七层,地下一层,耐火等级为一级。该项目设计内容包括给水系统、排水系统、消火栓系统、喷淋系统、大空间灭会系统、雨水系统、 空调冷凝水系统、灭火器设置。该项目图纸除标高以米计外,其余均以毫米计,室内地面标高为0.00米。
，共29张图。
一层给排水平面图
七层给排水、消防平面图
地下水泵房给排水平面图
消火栓系统图
自动喷淋系统图
1号卫生间给排水平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

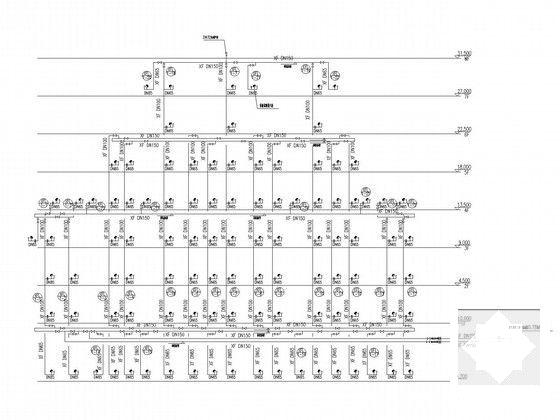

第 1 张图 -

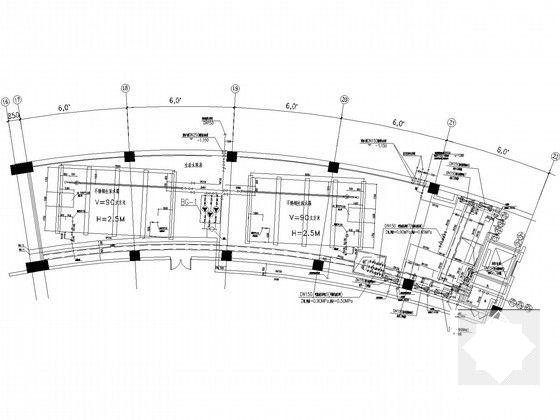

第 2 张图 -

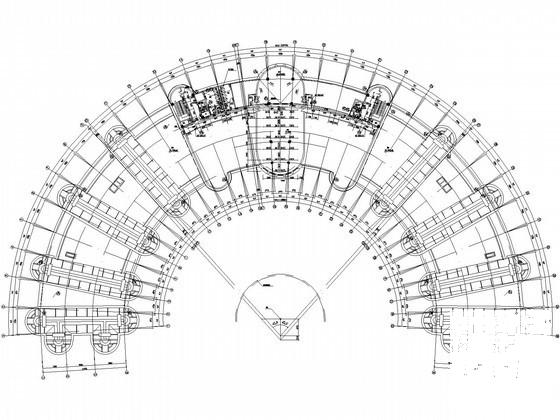

第 3 张图 -

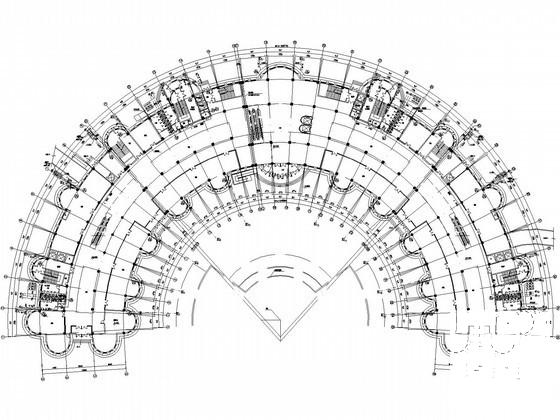

第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
