11层住宅楼给排水CAD施工图纸(喷淋系统设计)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：12791平方米
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：27张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：雨水系统,机房排水
- 消防设计：室内消火栓系统,喷淋系统
- 供水设备：高位水箱
- 供水方式：市政供水,无负压供水
- 供水分区：更多
- 雨水重现期：3年
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
附件详情
楼建筑面积12791m，建筑高度35.8m。
设计范围:该项目红线范围内：给水系统、污废水系统、雨水系统、消火栓系统、喷淋系统设计。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

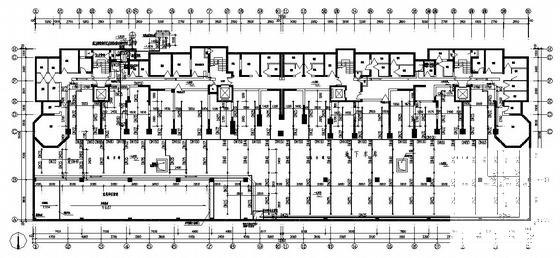

第 1 张图 -

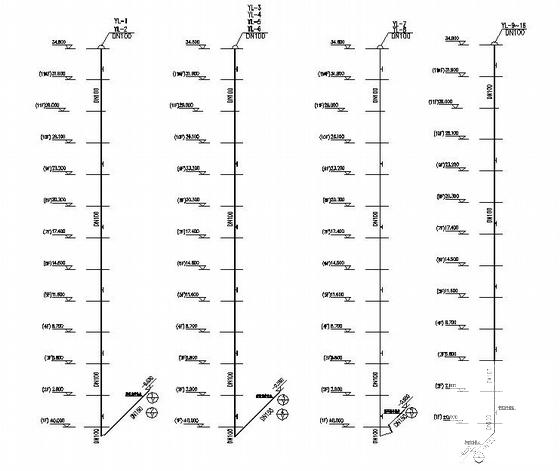

第 2 张图 -

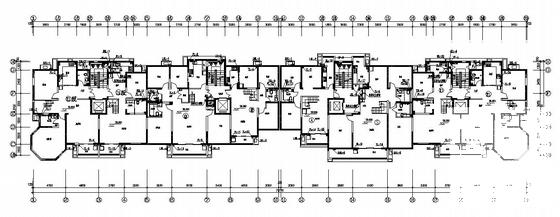

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
