地下车库给排水消防喷淋系统设计施工大样图

  • 建筑类别:其他
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统
  • 消防设计:灭火器配置系统
  • 供水方式:市政供水
  • 项目所在地:北京
  • 设计详细说明:有
项目概要:
该项目北京市某住宅小区地下车库。该地下汽车库为地下两层建筑,总建筑面积10035平方米,总停车数量280辆,为 I类汽车库。地下二层(人防层)层高3.50m,地下一层(非人防)层高3.50m。共分为 4个防火分区,其中地下二层2个防火分区,1个平时为普通汽车库,战时为核6级常6级甲类物资库,1个平时为普通汽车库,战时为核6级常6级甲类人员掩蔽所,地下一层 2个分区为非人防区域,均为普通汽车库。

设计范围:
该资料内容包括:汽车库的平时给排水、消防系统,战时给排水系统。

部分图纸展示:

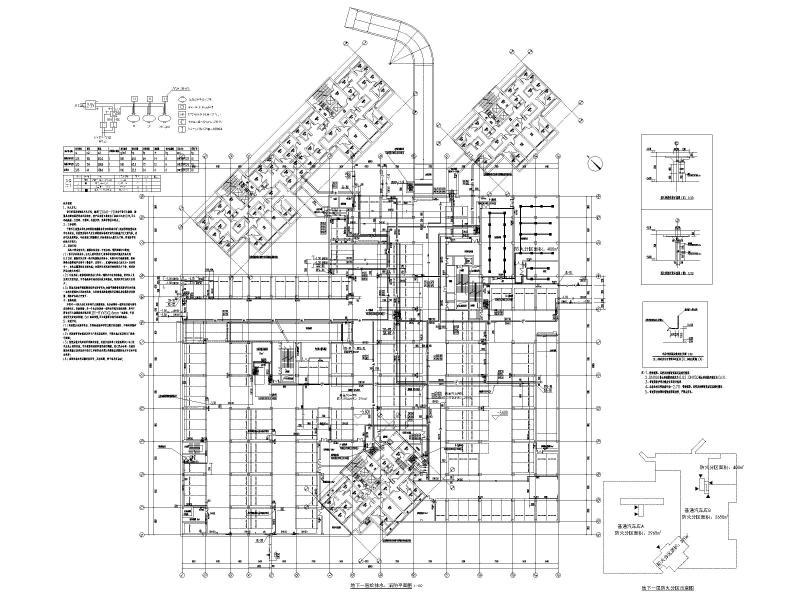

地下一层给排水、消防平面图

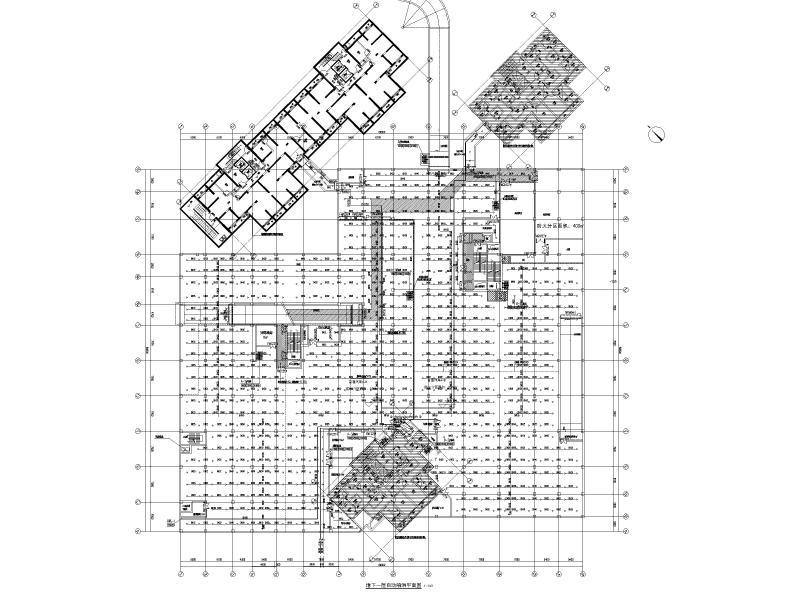

地下一层自动喷淋平面图

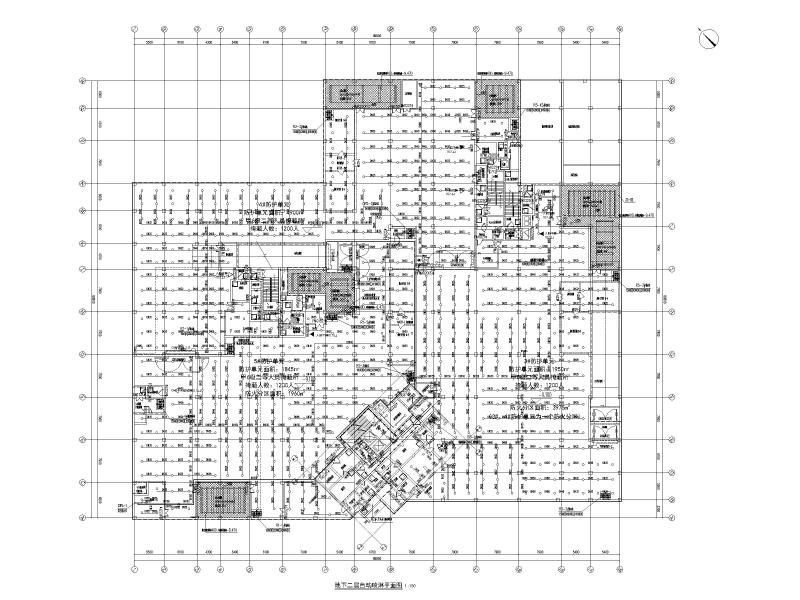

地下二层自动喷淋平面图

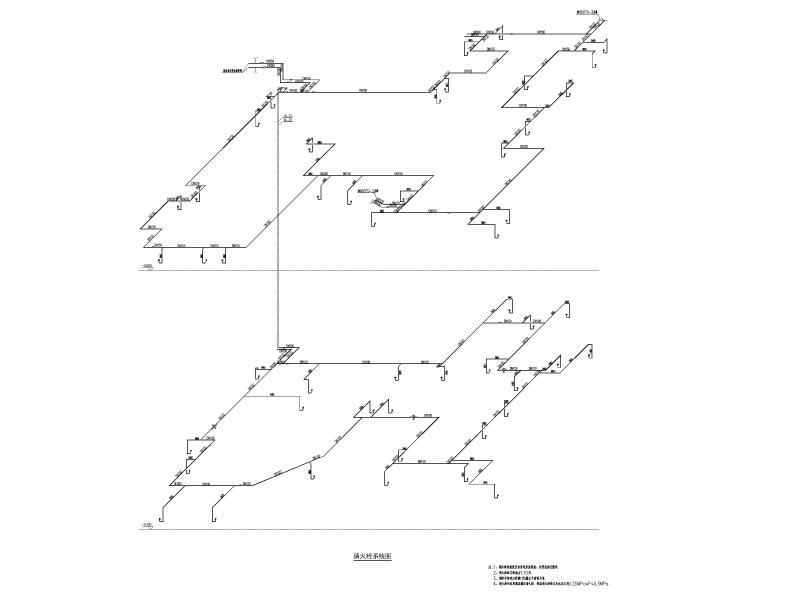

消火栓系统图
5#防护单元二等人员掩蔽所水箱间大样图
车库集水坑大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库给排水设计 - 1
    地下车库给排水设计 - 1
  • 地下车库给排水设计 - 2
    地下车库给排水设计 - 2
  • 地下车库给排水设计 - 3
    地下车库给排水设计 - 3
  • 地下车库给排水设计 - 4
    地下车库给排水设计 - 4
  • 地下车库给排水设计 - 5
    地下车库给排水设计 - 5
  • 地下车库给排水设计 - 6
    地下车库给排水设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
