12181平米7层综合楼采暖空调及通风排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:商业,宾馆
  • 建筑高度类型:高层建筑
  • 建筑设计面积:12181平方米
  • 地上层数:7层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计内容:空调,通风,采暖,防排烟
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖
  • 送风方式:散流器送风

附件详情

一、项目概要:
该楼共七层,其中一层为洗浴中心,厨房;二~六层西区为办公室,东区为餐厅,宾馆标间,建筑面积:12181m2....
二、冷热源:
热源:小区能源机房,冷媒温度为7-12°C的冷冻水,热媒温度为60-50°C温水...
三、采暖系统:
1.该项目采用低温热水供暖系统,供水温度85°c,回水温度60°c.热媒来自能源机房。
2.散热器采用定向对流铸铁散热器...
四、空调系统:
1.客房,办公室空调采用风机盘管加新风系统。
2.大会议室,地下室空调系统为新风机组,风机盘管相结合。
3.单风道低速送风系统 ,气流组织为上送上回式 ,送风口为方型散流器。
4.水系统为同程式...
五、通风排烟系统:
1.更衣室设防排烟系统,与平时通风合用一套系统。
2.大厅部分机械排烟系统通风系统相结合。
3.洗浴中心,客房卫生间均为独立的排风系统...

图纸共20张。

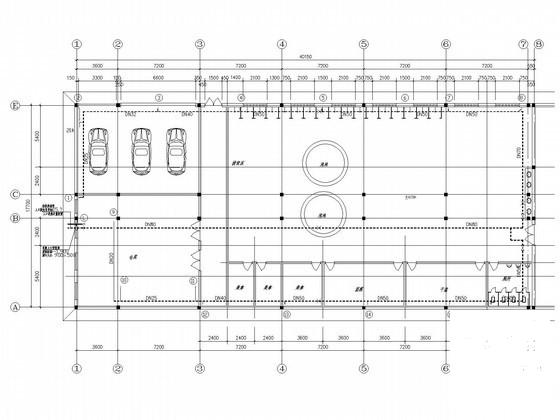

采暖回水平面图

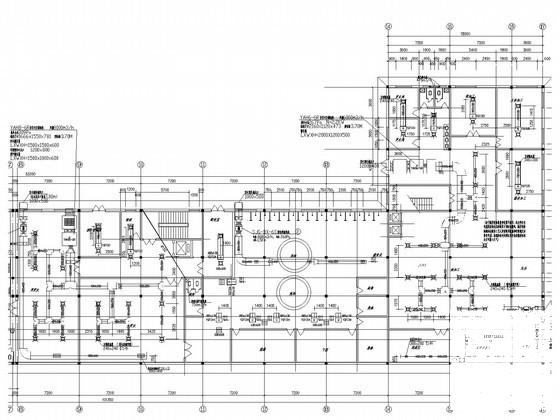

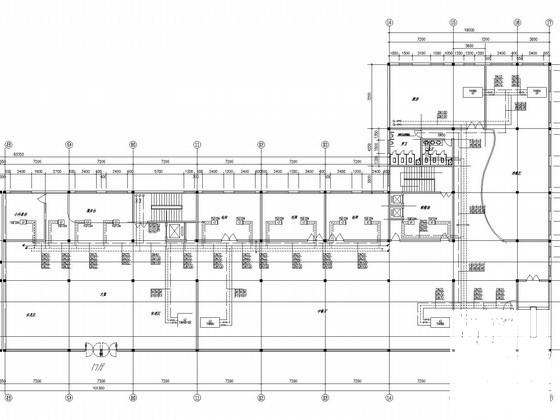

采暖空调水系统平面图

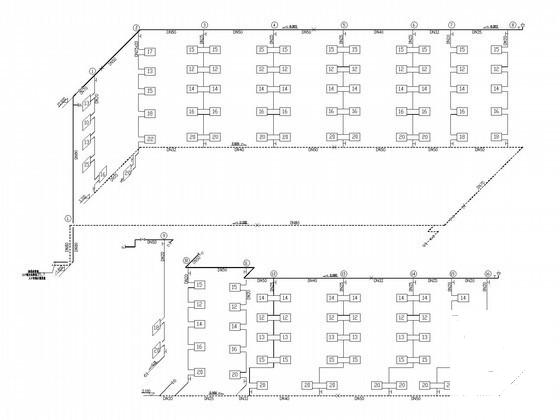

采暖系统图
