3层大型商场暖通设计CAD施工图纸（散热器采暖空调通风）

附件详情

一、项目概要：本建筑位于山东，地上3层，地下1层，是一所大型家居商场建筑。
二、设计范围:附属用房采暖系统、商场集中中央空调系统以及全楼通风系统、防排烟系统。
1. 采暖系统：采用中供中回垂直双管式散热器采暖系统。

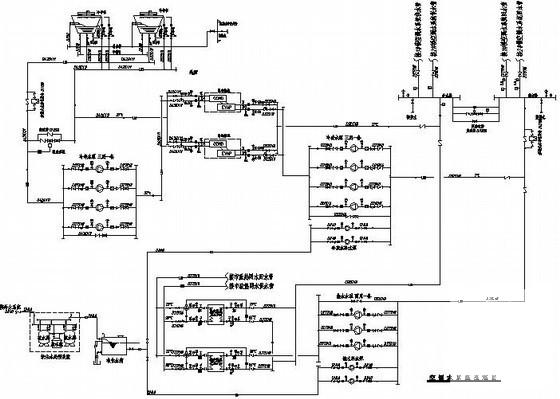

2. 空调水系统：设计为一次泵闭式机械循环系统，空气调节系统采用冬夏合用两管制，组合机系统形式为下行上给水平双管异程式；

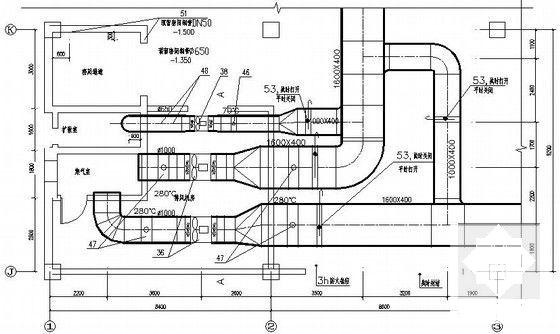

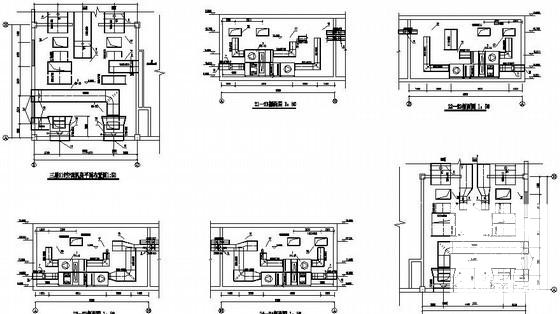

3. 空调风系统：商场空气调节系统均采用全空气系统，选用热回收式空气处理机组；空调机组分散布置，设在各层专用机房内；各机组配湿膜加湿器；气流组织采用吊顶散流器下送风，下部侧墙集中回风通风方式。

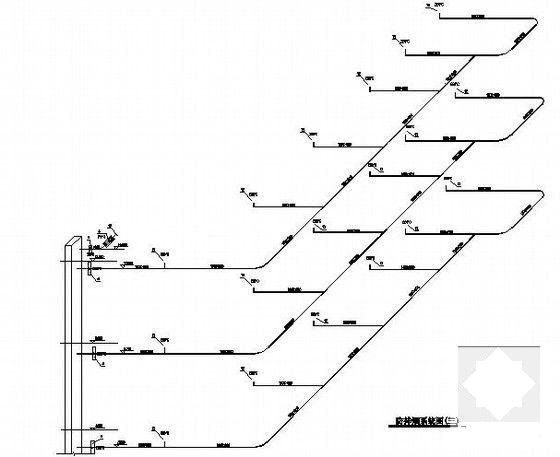

4. 自控系统、 通风防排烟 系统......

，图纸共26张。
