50000平米4层大型购物中心空调通风设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计面积:50000平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:16张
  • 设计年代:近代
  • 设计内容:空调, 通风, 防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制, 异程式
  • 项目所在地:上海

附件详情

  • 资料目录
  • 设计及施工说明
  • 图例及设备材料表
  • 空调水系统流程图
  • 吊顶式空调器净化接管示意图
  • 防烟楼梯间加压送风系统图
  • 排烟、排风系统图
  • 空调风管平面图
  • 通风,防、排烟平面图
  • 空调水管平面图

附件详情

稿件为上海某购物中心空调通风设计施工图纸,购物中心地上4层,总建筑面积约为49511.9m2,空调面积均约36761m2。建筑总高度18.85m。
设计内容:该商场的防排烟设计,通风设计,以及中央空调设计。

,图纸共16张。

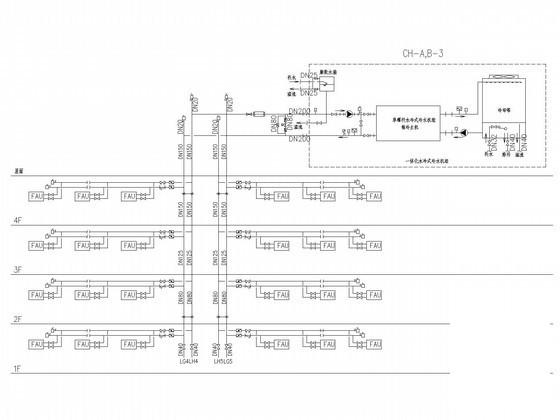

空调水系统流程图

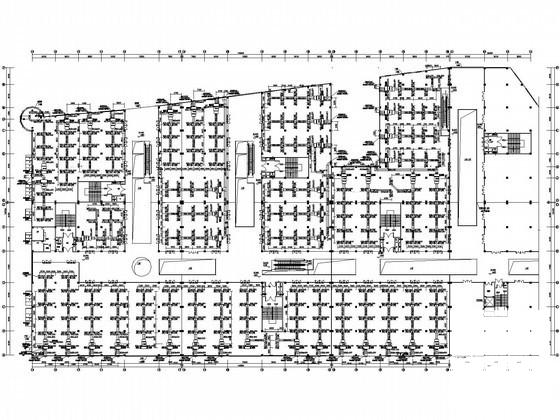

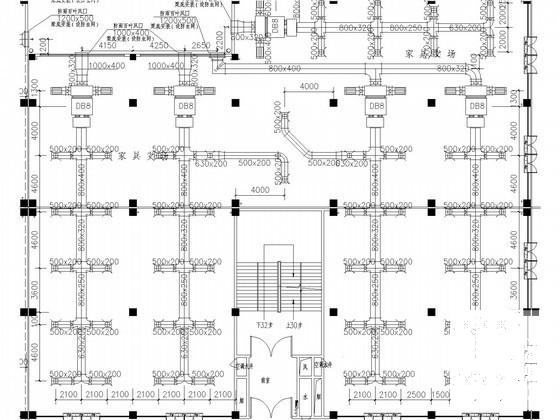

空调平面大样

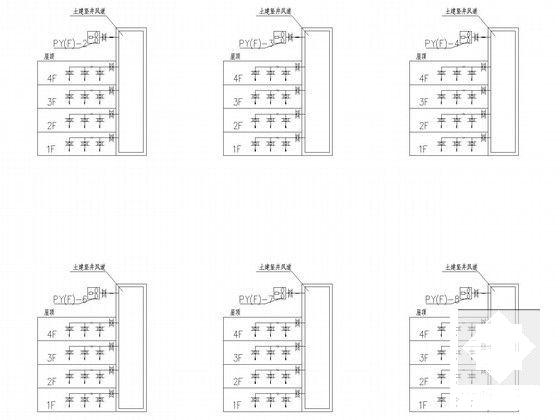

排烟、排风系统图

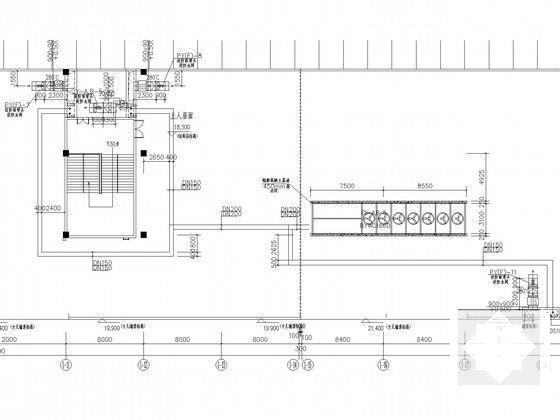

屋顶通风空调,防、排烟平面图大样

上海购中心暖通施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 大型购物中心设计 - 1
    大型购物中心设计 - 1
  • 大型购物中心设计 - 2
    大型购物中心设计 - 2
  • 大型购物中心设计 - 3
    大型购物中心设计 - 3
  • 大型购物中心设计 - 4
    大型购物中心设计 - 4
  • 大型购物中心设计 - 5
    大型购物中心设计 - 5
  • 大型购物中心设计 - 6
    大型购物中心设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
