8层办公楼空调系统及通风排烟设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:12800平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:30张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,异程式
  • 送风方式:散流器送风

附件详情

  • 设计施工说明
  • 图例设备表
  • 空调冷热水系统流程图
  • 竖向排烟原理图
  • VRV空调系统原理图
  • 排烟原理图
  • 正压送风原理图

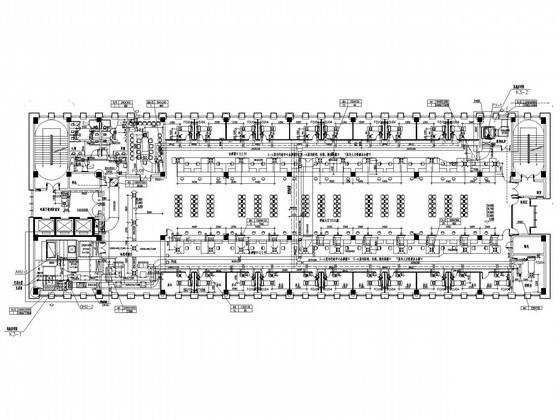

  • 空调通风平面图
  • 机房详图
  • ......

附件详情

一、项目概要:
总建筑面积:12800平方米;建筑层数:地上8层;建筑高度:32.4米......
二、冷热源:
冷热源选用2台制冷量900kw的风冷螺杆式热泵机组,冷冻水进、出水温度为12℃~7℃,配3台流量为125m/h,扬程为32m的冷冻水循环泵(2用1备)......
三、空调系统:
1.大厅采用全空气低速送风系统。气流组织上送下侧回,送风口采用散流器。
2.各办公室采用风机盘管加新风系统。每层设新风机组。
3.空调系统水采用二管制,异程系统......
四、通风排烟系统:
1.防烟楼梯间及其前室、合用前室采用自然排烟方式防烟,前室自然排烟开窗面积不小于2m2。
2.各层卫生间设机械排风,竖向排至屋顶,屋顶设接力风机......

图纸共30张。

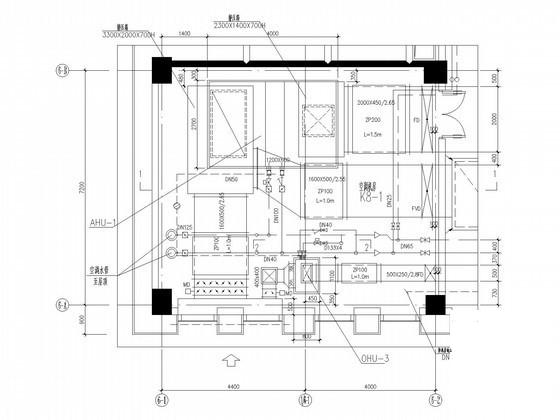

机房详图

空调冷热水系统流程图

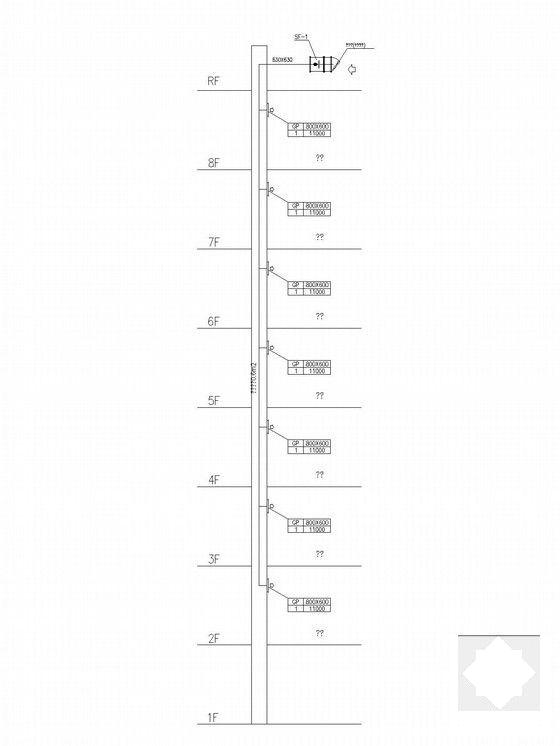

前室正压送风原理图

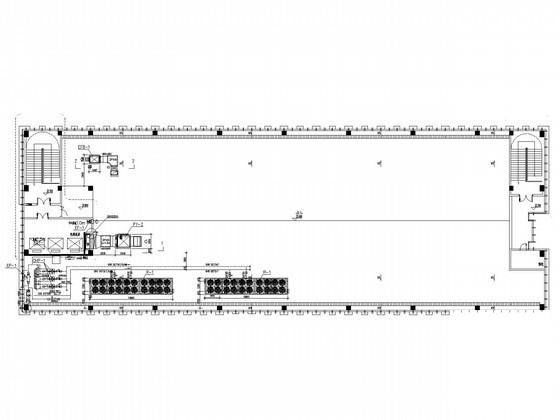

屋顶平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 8层办公楼空调系统及通风排烟设计CAD施工图纸 - 1
    第 1 张图
  • 8层办公楼空调系统及通风排烟设计CAD施工图纸 - 2
    第 2 张图
  • 8层办公楼空调系统及通风排烟设计CAD施工图纸 - 3
    第 3 张图
  • 8层办公楼空调系统及通风排烟设计CAD施工图纸 - 4
    第 4 张图
  • 8层办公楼空调系统及通风排烟设计CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
