5层办公楼空调通风及防排烟系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10912平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 水系统:变流量
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

  • 暖通设计施工说明
  • 空调风系统图
  • 空调水系统图
  • 主要施工设备表
  • 空调风系统平面图
  • 空调水系统平面图
  • ......

附件详情

1.项目概要:该项目为4栋多层建筑,其中1#楼为二层公建,建筑面积2198.96平方米,3#楼为底层架空停车及设备用房,上部五层公建,建筑面积4881.5平方米,2#楼为底层架空停车,上部四层公建,建筑面积2917.36平方米,食堂为二层公建,建筑面积934.33平方米,建筑高度均小于15m......
2.冷、热源:
该资料范围内空调服务建筑面积约1498m2,1#楼一层二层空调系统采用变制冷剂流量多联式空调(热泵)系统。该系统全年运行,按建筑的需求供给冷量、热量;2#楼、3#楼均采用分体壁挂或分体柜式空调......
3.空调风系统:
(1)1#楼室内机采用多联超薄风管式室内机,一层门厅和二层部分房间气流组织为顶送顶回,其它房间均为侧送下回。新风系统采用全热交换新风机组。
(2)3#楼一层门厅和食堂采用分体风管式空调,气流组织形式为顶送顶回......
4.通风、防排烟设计:
(1)架空层配电间设手推式灭火系统,设有机械排风系统,换气次数按15次/时计算。
(2)卫生间、厨房餐厅、加工间、水泵房设有机械排风系统。
(3)楼梯间均为封闭楼梯间,采用自然排烟的方式进行排烟......

图纸共22张

水管系统图

通风平面图

水管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

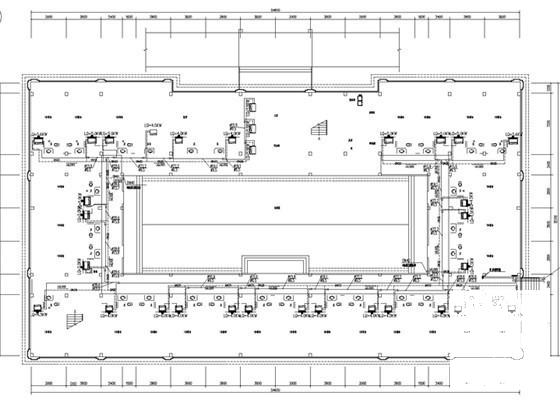

  • 5层办公楼空调通风及防排烟系统设计CAD施工图纸 - 1
    第 1 张图

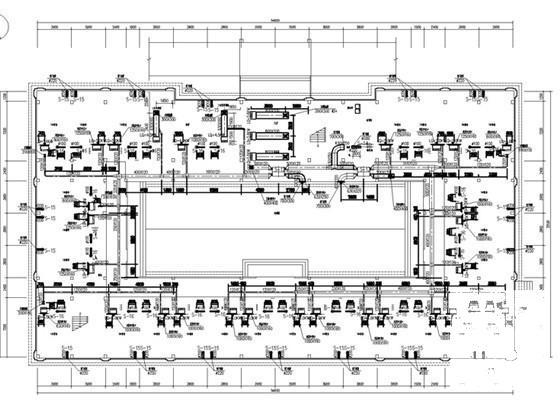

  • 5层办公楼空调通风及防排烟系统设计CAD施工图纸 - 2
    第 2 张图

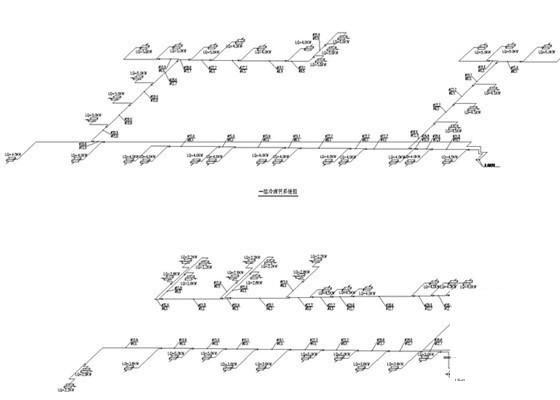

  • 5层办公楼空调通风及防排烟系统设计CAD施工图纸 - 3
    第 3 张图
  • 5层办公楼空调通风及防排烟系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
