11层框架剪力墙住宅楼结构CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:33张
  • 设计年代:近代

附件详情

该建筑主体为地下一层,地上十一层,建筑物高度为34.200m。结构体系:现浇钢筋混凝土框架—剪力墙结构。建筑结构的安全等级为二级,结构设计使用年限为50年。建筑抗震设防类别为丙类,地基基础设计等级为乙级,框架抗震等级为三级,剪力墙抗震等级为三级。桩承台基础。包括:结构设计总说明,承台平面布置图,节点大样图,承台连梁及地下室底板 平面布置图 ,各层柱平法施工图及柱表,各层顶梁平法施工图,各层顶板结构施工图, 楼梯详图 等共计33张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

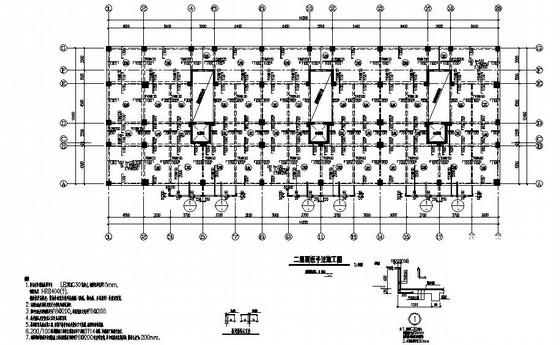

  • 11层框架剪力墙住宅楼结构CAD施工图纸 - 1
    第 1 张图

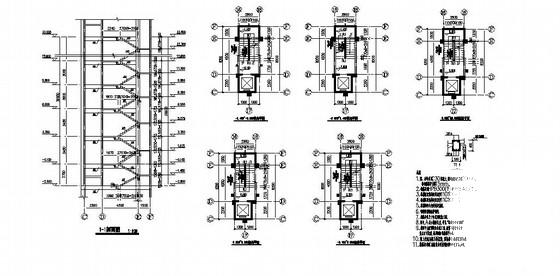

  • 11层框架剪力墙住宅楼结构CAD施工图纸 - 2
    第 2 张图

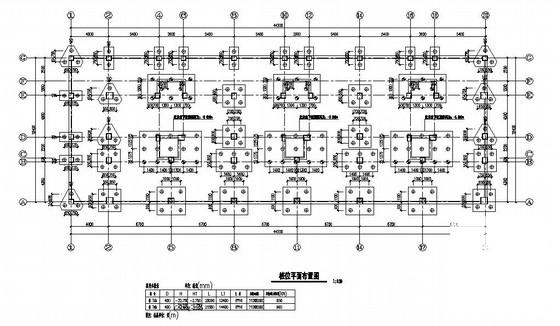

  • 11层框架剪力墙住宅楼结构CAD施工图纸 - 3
    第 3 张图

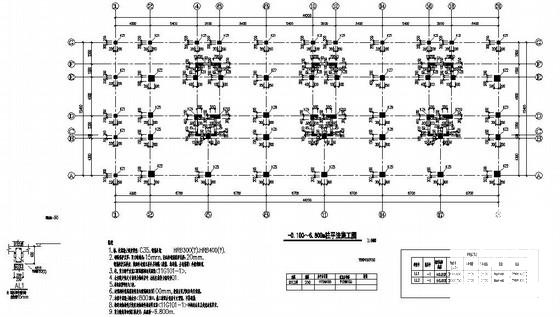

  • 11层框架剪力墙住宅楼结构CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
